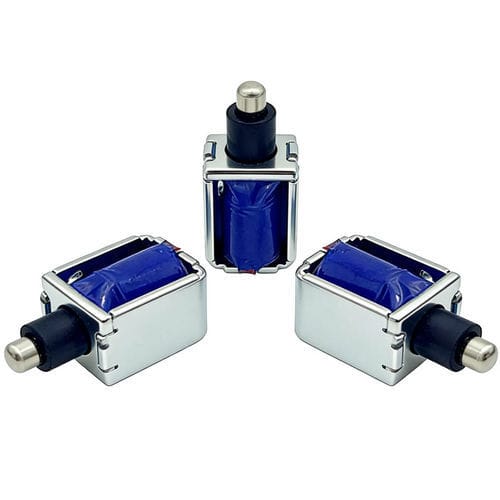

线性电磁铁 WL0415

微型紧凑型24伏

概述
微型推拉电磁铁是一种小型的电机电装置，通过让电流通过铜线圈产生磁场，驱动金属柱塞做精确的直线位移，将电能转换为直线机械动作。根据安装方向可配置为推或拉。微型推拉电磁铁广泛应用于智能锁、自动售货机、医疗设备、机器人等需要在短行程内实现紧凑、快速、精确机械动作的场景。

摘要
微型推拉电磁铁体积小、响应快、结构简单，适用于需要可靠直线位移但安装空间受限的场合。工程师可按电压、行程和输出力选择型号以满足应用需求。

工作原理

• 向铜线圈供电。
• 线圈周围产生磁场。
• 电磁铁内的铁磁柱塞被磁场吸引，产生直线位移（按配置为推或拉）。
• 断电后，回位弹簧（或同等装置）将柱塞推回。
• 由于磁吸作用简单可靠，该机构可实现快速、精确且可重复的直线运动。

应用

• 工业自动化（执行、控制机构）
• 智能锁与电子锁系统
• 自动售货机（产品释放机构）
• 医疗设备（需要精确直线驱动的阀门、泵）
• 机器人（机械结构用直线执行器）
• 办公设备：打印机、收银机/收款机、电子储物柜

优劣势

• 优势：体积小适用于空间受限、响应迅速、电磁工作简单可靠、成本相对较低、提供多种电压/行程/力的型号、机械部件少寿命长。
• 劣势：与更大规模的电磁装置相比最大推力受限、通常行程较短、高占空比或连续运行时线圈发热需注意散热、需正确指定电压以避免故障或过热。

设计与选型建议

• 选择合适电压（常用5V、12V、24V DC或定制）以匹配电源并避免线圈过热。
• 指定行程长度（典型微型行程约2 mm至10 mm；许多设计2–5 mm为标准；可定制更长行程）。
• 确定所需的拉/推力（取决于线圈功率、磁路设计、柱塞材料、行程位置与气隙）。
• 选择占空比：间歇（短循环）或连续（长循环）；频繁操作建议选择连续额定并具备良好热管理的设计。
• 核查安装尺寸限制和环境条件（温度范围、湿度、灰尘/水暴露、振动）。
• 评估质量测试：拉力测试、温度测试、寿命循环测试、电阻测试以确保预期寿命。

常见问答要点

• 常见电压：5V、12V、24V DC；也可按需定制其他电压。
• 典型行程长度：通常为2 mm到5 mm；可提供定制行程。
• 影响力的因素：线圈电压/电流、磁路设计、柱塞材料、行程长度与气隙。
• 若做好散热处理，部分设计可连续运行；其他则仅适合间歇使用。
• 预计寿命：优质微型电磁铁可根据占空比、机械负载、环境和材料实现数十万至数百万次循环。

特性 / 技术规格

• Model NO.: WL0415 Mini Push Pull Solenoid
• 执行器：电动
• 连接形式：螺纹
• 类型：直接作用
• 材料：碳钢外壳
• 压力：常压
• 阀体结构：直动活塞结构
• 电源：DC 3-24V（适用于不同型号）
• 应用：工业用途
• 工作类型：拉与推
• 最小起订量：500 PCS
• 涂层：Zn涂层
• 工作温度：-30℃至80℃
• 绝缘与防护等级：B级
• 运输包装：牛皮纸箱
• 规格：Frame PushPull Serial
• Trademark：Weilong
• 产地：China
• HS Code：8505909090
