拍照式检测系统 GAPCHEK

自动视觉间隙测量

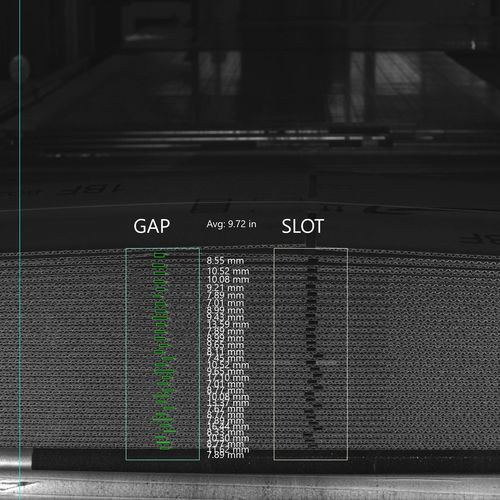

空隙相机检查系统 GapChek对每个瓦楞纸箱的正面和背面进行拍照，以测量制造商的接头折叠缝隙。两台摄像机安装在传送带上方，安装在柔性折纸机的反弹出器之后。两台摄像机的高度固定，安装在最高的箱包上方。在订单设置过程中，两台摄像机都被伺服定位在左右两侧，以对准纸束中缝隙的大致位置。一台摄像机成像的是捆包的下游后端面，测量后缘缝隙，而另一台摄像机成像的是捆包的上游正面，测量前缘缝隙。在成像过程中，每台摄像机附近的一对灯会照亮纸束。 每一箱的间隙测量值显示在位于可选的捆绑弹出装置附近的显示器上，屏幕上会显示出间隙超出公差范围的箱体，并在屏幕上高亮显示，以便清除。可选的料包弹出系统将有缺陷间隙的料包从生产线上移出。然后，操作人员就可以从射出的纸束中分拣出有缺陷的纸束。
