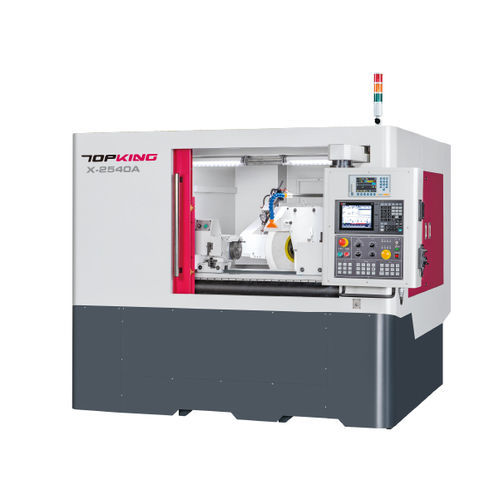

角形磨床 X-2540A圆柱用于零件加工卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆柱, 角形
- 应用
- 用于零件加工
- 结构
- 卧式
- 操控类型
- CNC数控
- 轴数
- 双轴
- 其他特性
- 固定式
- 其他特性
- 高精度
- 主轴速度
最多: 300 rpm
(1,885 rad.min-1)最少: 10 rpm
(63 rad.min-1)- 输出功率
1 kW
(1.36 hp)- 轴间距离
400 mm
(16 in)- X轴
300 mm
(11.81 in)- 砂轮直径
510 mm
(20 in)- 速度
33 m/s, 45 m/s
(108.27 ft/s, 147.64 ft/s)- 机器质量
4,300 kg
(9,479.88 lb)
产品介绍
简介
TOPKING X-2540A 为一台 CNC 角度式圆柱磨床，可在一次夹紧中同时进行外径（O.D.）和端面磨削。角度磨头与 X/Z 交叉滑台设计可减少换件时间、缩短生产周期，并通过图形化界面（GUI）的 CNC 控制实现便捷的工艺编辑和稳定高精度加工。
能力
机床特性
主要规格
标准附件
可选附件
技术参数
TOPKING X-2540A 为一台 CNC 角度式圆柱磨床，可在一次夹紧中同时进行外径（O.D.）和端面磨削。角度磨头与 X/Z 交叉滑台设计可减少换件时间、缩短生产周期，并通过图形化界面（GUI）的 CNC 控制实现便捷的工艺编辑和稳定高精度加工。
能力
- 工作台回转直径：φ270 mm
- 心轴距离：400 mm
- 最大磨削直径：φ250 mm
- 最大磨削长度：400 mm
- 心间最大承载：15 kg
- 中心高度（台面至中心尖）：135 mm
机床特性
- 带 GUI 的 CNC 控制，可分割复杂工序、实现数值化修整与简化编辑，无需复杂 G/M 代码。
- Meehanite 铸铁刚性床身，退火与时效处理；滑道经高频淬火与精密研磨，保证长期稳定性。
- 工作台永久螺栓固定；交叉滑台设计减少行程，提高加工速度与定位稳定性。
- X、Z 轴交叉滑台布局减小占地；封闭式伸缩防护罩保护传动部件免受冷却液与切屑污染。
- X、Z 轴标配高闭合线性尺以确保定位精度与表面质量。
- 精密直线导轨与滚珠丝杠实现耐磨、低摩擦、高承载与低反向间隙，适配小型零件的快速灵活进给。
- 角度型磨头：G.W. 主轴采用精密轴承；主轴材料为 SNCM-220，经多次热处理与精磨，表面硬度 > HRC62，耐磨稳定。
- 主轴由伺服电机驱动，速度无级可调；可选液压尾座；工作头与尾座采用平面气压设计以降低摩擦并延长寿命；中央冷却系统防止中心孔过热变形。
- 尾座安装型金刚石刀架并配标准修整装置；提供多种修整设备以满足零件要求。
主要规格
- 砂轮尺寸（外径×宽度×内径）：φ510 × 50–75 × φ127 mm
- 砂轮线速度：33 m/s（选配：45 m/s）
- 工作台摆角：-1° ~ +8°
- 工作头摆角：-30° ~ +90°
- 主轴转速：10 ~ 300 rpm
- 中心锥度：MT No. 3（选配：MT No. 4）
- X 轴行程：300 mm；快移：6000 mm/min；自动进给：0.001 ~ 2000 mm/min；最小设定：0.001 mm
- Z 轴行程：580 mm；快移：6000 mm/min；自动进给：0.001 ~ 2000 mm/min；最小设定：0.001 mm
- 驱动电机：砂轮主轴 5.5 kW；工件主轴 1.0 kW（伺服）；磨头 X 轴 1.5 kW（伺服）；工作台 Z 轴 1.5 kW（伺服）
- 冷却泵：0.18 kW；选配液压泵：0.75 kW（油箱容量 18 L）
- 机床尺寸（长×宽×高）：2200 × 2150 × 1900 mm；净重：4300 kg；中心高度（地面至中心尖）：1110 mm
标准附件
- Mitsubishi CNC 控制器 ×1 套
- 砂轮与法兰 ×1 套
- 硬质合金中心（2 件/套）×1 套
- 金刚石刀架（尾座安装型）×1 套
- 凸轮锁定传动爪 ×1 套
- X、Z 轴线性尺 ×1 套
- 砂轮变频器 ×1 套
- 工具（找平垫）和工具箱 ×1 套
- 砂轮动平衡架与心轴 ×1 套
- 接触式测头 ×1 套
- 全封闭防溅罩 ×1 套
- 电气系统、润滑系统、冷却系统、工作灯 ×各1 套
可选附件
- 液压尾座
- 工件夹具 2 件/套
- 两点支承
- 可调 3 点支承
- 可调 3 爪卡盘
- 可调 4 爪卡盘
- 自动砂轮平衡器
- 备用砂轮及法兰
- 砂轮装卸用臂式起重机
- 自动在线测量、间隙控制、磁性冷却液分离器、纸滤、油雾回收装置
技术参数
- 工作台回转直径：φ270 mm
- 心轴距离：400 mm
- 最大磨削直径：φ250 mm
- 最大磨削长度：400 mm
- 心间最大承载：15 kg
- 砂轮线速度：33 m/s（选配 45 m/s）
- X / Z 行程：300 mm / 580 mm
- 快移：6000 mm/min（双轴）
- 重量 / 尺寸：4300 kg / 2200 × 2150 × 1900 mm
