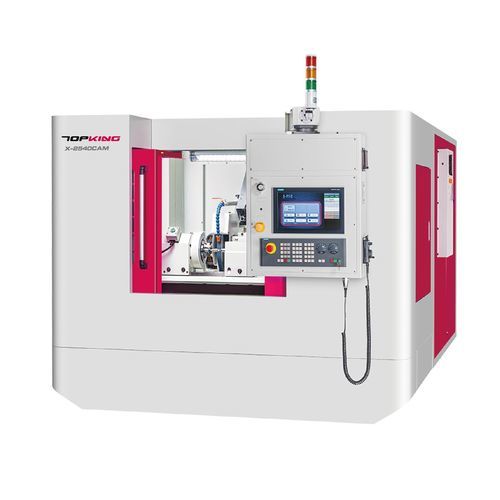

圆柱磨床 X-2540CAM凸轮轴用于零件加工卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆柱
- 应用
- 用于零件加工, 凸轮轴
- 结构
- 卧式
- 轴数
- 双轴
- 其他特性
- 固定式, 直接传动
- 其他特性
- 高精度, 线性电动机式
- 主轴速度
最少: 10 rpm
(63 rad.min-1)最多: 300 rpm
(1,885 rad.min-1)- 输出功率
11.4 kW
(15.5 hp)- 轴间距离
400 mm
(16 in)- X轴
300 mm
(11.81 in)- 砂轮直径
405 mm
(16 in)- 速度
45 m/s
(147.64 ft/s)- 机器质量
4,300 kg
(9,479.88 lb)
产品介绍
简介容量机器特点用户友好型操作系统：配备西门子 SINUMERIK ONE 控制系统。内置 TOPKING 图形对话界面，包括曲轴和凸轮轴磨削应用。可选配用于图形编程和定制磨削图形的 CAD/CAM 软件。 刚性机床底座：经过退火/时效处理的高刚性 Meehanite 铸铁底座；滑道经过高频淬火和精密磨削处理，具有无变形和耐磨的结构： 工作台：采用永久螺栓连接的十字滑块设计，可减少行程，提高工作速度和精度稳定性。 十字滑块设计和轴导向：X 和 C 轴作为十字滑块，可减少机床空间。X 轴由直线电机驱动，配有直线导轨和高分辨率直线光栅尺，可实现稳定的重复性。两个轴由封闭式伸缩盖保护。 直线电机驱动 X 轴：X 轴上的直接驱动直线电机可实现无间隙和精确的位置控制；带直线光栅尺的闭环控制；移动速度高达 15000 mm/min；直线电机设计可减少磨损并提高效率。 砂轮头结构：内置砂轮主轴，带轻质砂轮头座，可减少共振；内置主轴可监控温度，防止热变形；高速旋转，具有快速加速/减速和更高能效的特点：工作主轴配有直接驱动电机和精密角度编码器；角度分辨率高达 ±0.2"；支持锥度修正微调：自动油浴润滑和油位计，可在定心磨削模式下进行锥度修正。
规格标准附件 数控控制器（SIEMENS SINUMERIK ONE） x 1 套 砂轮和法兰 x 1 套 砂轮变频器 x 1 套 金刚石刀架（工作头主轴安装型） x 1 套 工作头主轴伺服冷却系统 x 1 套 硬质合金刀尖工作顶尖（2 件/套） x 1 套 微调尾座 x 1 套 X 轴直线电机 x 1 套 X-轴直线电机 x 1 套 X 轴直线光栅尺 x 1 套 C 轴旋转光栅尺 x 1 套 CAD-CAM 软件图形编程 x 1 套 电动系统 x 1 套 全封闭防溅罩 x 1 套 润滑系统 x 1 套 冷却系统 x 1 套 油雾收集器 x 1 套 工作灯 x 1 套 工具（水平仪）和工具箱 x 1 套 。
可选配件凸轮锁紧的驱动狗 工件架（2 件/套） 2 点式稳固托架 可调式 3 爪涡旋卡盘 可调式 4 爪涡旋卡盘 金刚石滚轮修整装置（法兰连接） 金刚石滚轮修整装置（尾座安装） 气缸尾座 砂轮平衡架和心轴 自动。 备用砂轮和砂轮法兰盘 触摸式探针规 间隙控制 用于装载/卸载工件的悬臂吊 定制工件驱动夹具 磁性冷却液分离器 纸过滤器 。
特征/技术参数旋转台：Ø270 毫米 中心间距：400 mm Max.磨削直径：Ø250 mm直径：250 毫米 最大磨削长度：400 毫米 最大。中心间最大承重： 15 kg15 千克 中心高度（从工作台到中心顶端）： 135 毫米 最大磨削长度： 400 毫米135 毫米 砂轮尺寸：Ø405 x 50 x Ø12Ø405 x 50 x Ø127 毫米 砂轮线速度：45 米/秒 工作台旋转角度：-1° ~ +8° 工作台主轴速度：10 ~ 300 转/分钟 工作台主轴最大负载（刀架）：5 千克（最大长度 100 毫米） 工作台主轴最大负载（刀架）：5 千克（最大长度 100 毫米） 工作台主轴最大负载（刀架）：5 千克（最大长度 100 毫米） 工作台主轴最大负载（刀架）：5 千克（最大长度 100 毫米5 kg（最大长度 100 mm） 尾座行程：25 mm 料筒行程：±30 μm 带微调的圆柱度：±0.03 mm X 轴最大行程：300 mm；快速进给速度：20000 mm/min；自动进给：6000 mm/min；最小设置： 0.10000 mm/min；自动进给：6000 mm/min；最小设置： 0.001 mm 砂轮主轴功率：11.4 kW（内置） 工作头主轴扭矩：22.3 Nm（直接驱动） 工作头进给 X 轴力：1750 N（直线电机） 工作台进给 Z 轴电机：2.29 kW（伺服） 液压油泵：0.37 kW；冷却液泵：0.37 kW 润滑油箱：18 L；冷却液箱：107 L 机床尺寸：2300 x 2210 x 1960 mm 机床重量：4300 kg 中心高度（地面至中心顶端）：1110 mm 机床高度：1110 mm1110 毫米
---
