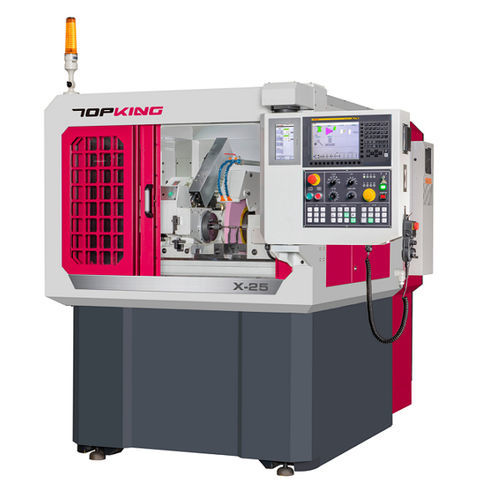

圆柱磨床 X-25用于零件加工卧式CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆柱
- 应用
- 用于零件加工
- 结构
- 卧式
- 操控类型
- CNC数控
- 轴数
- 双轴
- 其他特性
- 固定式
- 其他特性
- 高精度
- 主轴速度
最少: 10 rpm
(63 rad.min-1)最多: 300 rpm
(1,885 rad.min-1)- 输出功率
1 kW
(1.36 hp)- 轴间距离
200 mm
(8 in)- X轴
210 mm
(8.27 in)- 砂轮直径
510 mm
(20 in)- 速度
45 m/s
(147.64 ft/s)- 机器质量
3,300 kg
(7,275.25 lb)
产品介绍
简介
X-25 数控圆柱磨床结合了紧凑的交叉滑台布局与高刚性结构，适用于小至中型零件的精密、节省空间的磨削。配备图形化 CNC 界面，便于调试并适配多种磨削应用。
性能
机床特性
易用的操作系统
内置高性能 CNC 控制并带 GUI，通过图形引导操作者完成工序，可对磨削与修整工序进行数值化编辑，无需复杂的 G/M 代码编程。
高刚性机身
采用经退火与时效处理的高刚性 Meehanite 铸铁机身。导轨经高频淬火与精密研磨处理，变形小且耐磨性优异。
工作台
工作台永久螺栓固定于机床。交叉滑台设计减少行程，提高工作速度与精度稳定性。
交叉滑台结构
X、Z 轴采用交叉滑台设计以减少占地，两轴设有封闭式伸缩防护罩，可防止传动部件受磨屑和冷却液污染。
灵活的进给设计
X-25 采用精密直线导轨与丝杆设计，保证耐磨、低摩擦、高承载、低间隙及快速灵活的进给方式，适合小型工件。
主轴结构
砂轮主轴采用精密轴承以延长寿命并便于维护。主轴材质为合金钢（SNCM-220），经多次热处理和精密研磨，表面硬度达 HRC62° 以上。
主轴头与尾座
主轴头由伺服电机驱动并实现无级变速。液压尾座为选项。主轴头与尾座采用平面气压设计，便于移动并降低摩擦。中央冷却系统可防止心轴接触面发热变形。
金刚石刀架
标准为尾座安装式修整装置；可提供多种修整装置。可选项：金刚石滚轮修整器（台面或尾座安装）。
标准附件
可选附件
规格
能力 - 台面回转直径: Ø270 mm
能力 - 中心距: 200 mm
能力 - 最大磨削直径: Ø250 mm
能力 - 最大磨削长度: 150 mm
能力 - 心间最大承载: 5 kg
中心高度（从台面到中心顶点）: 135 mm
砂轮 - 尺寸 (外径 x 宽度 x 内径): Ø510 x 50 x Ø127 mm
砂轮 - 线速度: 45 m/sec
工作台 - 回转角度: -1° ~ +10°
主轴头 - 回转角度: 固定
主轴头 - 心锥: MT. No. 3
主轴头 - 主轴转速: 10 ~ 300 rpm
主轴头 - 主轴最大承载（含刀架）: 15 kg (最大长度: 100 mm)
尾座 - 心锥: MT. No. 3
尾座 - 心轴移动: 手动型
尾座 - 行程: 25 mm
X 轴行程 - 最大行程: 210 mm; 快速进给: 10000 mm/Min; 自动进给速度: 0.001 ~ 2000 mm/Min; 最小进给设置: 0.001 mm
Z 轴行程 - 最大行程: 260 mm; 快速进给: 10000 mm/Min; 自动进给速度: 0.001 ~ 2000 mm/Min; 最小进给设置: 0.001 mm
驱动电机 - 砂轮主轴: 5.5 kW
驱动电机 - 主轴头主轴电机（伺服）: 1.0 kW (AC 伺服)
驱动电机 - 轮座 X 轴进给（伺服）: 1.5 kW (AC 伺服)
驱动电机 - 工作台 Z 轴进给（伺服）: 1.5 kW (AC 伺服)
驱动电机 - 液压油泵（選配）: 0.75 kW
驱动电机 - 冷却泵: 0.18 kW
油箱容量 - 润滑油箱（選配）: 18 L
油箱容量 - 冷却液箱: 110 L
机床 - 外形尺寸: 1800 x 2310 x 1800 mm
机床 - 净重: 3300 kg
机床中心高度（地面到中心顶点）: 1150 mm
技术规格
X-25 数控圆柱磨床结合了紧凑的交叉滑台布局与高刚性结构，适用于小至中型零件的精密、节省空间的磨削。配备图形化 CNC 界面，便于调试并适配多种磨削应用。
性能
- 台面回转直径: Ø270 mm
- 中心距: 200 mm
- 最大磨削直径: Ø250 mm
- 最大磨削长度: 150 mm
机床特性
易用的操作系统
内置高性能 CNC 控制并带 GUI，通过图形引导操作者完成工序，可对磨削与修整工序进行数值化编辑，无需复杂的 G/M 代码编程。
高刚性机身
采用经退火与时效处理的高刚性 Meehanite 铸铁机身。导轨经高频淬火与精密研磨处理，变形小且耐磨性优异。
工作台
工作台永久螺栓固定于机床。交叉滑台设计减少行程，提高工作速度与精度稳定性。
交叉滑台结构
X、Z 轴采用交叉滑台设计以减少占地，两轴设有封闭式伸缩防护罩，可防止传动部件受磨屑和冷却液污染。
灵活的进给设计
X-25 采用精密直线导轨与丝杆设计，保证耐磨、低摩擦、高承载、低间隙及快速灵活的进给方式，适合小型工件。
主轴结构
砂轮主轴采用精密轴承以延长寿命并便于维护。主轴材质为合金钢（SNCM-220），经多次热处理和精密研磨，表面硬度达 HRC62° 以上。
主轴头与尾座
主轴头由伺服电机驱动并实现无级变速。液压尾座为选项。主轴头与尾座采用平面气压设计，便于移动并降低摩擦。中央冷却系统可防止心轴接触面发热变形。
金刚石刀架
标准为尾座安装式修整装置；可提供多种修整装置。可选项：金刚石滚轮修整器（台面或尾座安装）。
标准附件
- CNC 控制器 (Brand: Mitsubishi) x 1 set
- 砂轮及法兰 x 1 set
- 硬质合金顶尖（2 件/套）x 1
- 金刚石刀架（尾座安装型）x 1 set
- X 轴线性尺 x 1 set
- 砂轮变频器 x 1 set
- 电气系统 x 1 set
- 全封闭防溅罩 x 1 set
- 润滑系统 x 1 set
- 冷却系统 x 1 set
- 工作灯 x 1 set
- 工具（找平垫）与工具箱 x 1 set
可选附件
- 液压尾座
- 凸轮锁紧驱动爪
- 工件夹具 2 件/套
- 2 点中心架
- 可调 3 点中心架
- 可调 3 爪卡盘
- 可调 4 爪卡盘
- 砂轮平衡支架与轴
- 自动砂轮平衡器
- 备用砂轮及法兰
- 金刚石滚轮修整器（台面安装）
- 金刚石滚轮修整器（尾座安装）
- 接触式测头
- 在线测量仪
- 间隙控制
- Z 轴线性尺
- 磁性冷却液分离器
- 纸质过滤器
- 油雾收集器
规格
能力 - 台面回转直径: Ø270 mm
能力 - 中心距: 200 mm
能力 - 最大磨削直径: Ø250 mm
能力 - 最大磨削长度: 150 mm
能力 - 心间最大承载: 5 kg
中心高度（从台面到中心顶点）: 135 mm
砂轮 - 尺寸 (外径 x 宽度 x 内径): Ø510 x 50 x Ø127 mm
砂轮 - 线速度: 45 m/sec
工作台 - 回转角度: -1° ~ +10°
主轴头 - 回转角度: 固定
主轴头 - 心锥: MT. No. 3
主轴头 - 主轴转速: 10 ~ 300 rpm
主轴头 - 主轴最大承载（含刀架）: 15 kg (最大长度: 100 mm)
尾座 - 心锥: MT. No. 3
尾座 - 心轴移动: 手动型
尾座 - 行程: 25 mm
X 轴行程 - 最大行程: 210 mm; 快速进给: 10000 mm/Min; 自动进给速度: 0.001 ~ 2000 mm/Min; 最小进给设置: 0.001 mm
Z 轴行程 - 最大行程: 260 mm; 快速进给: 10000 mm/Min; 自动进给速度: 0.001 ~ 2000 mm/Min; 最小进给设置: 0.001 mm
驱动电机 - 砂轮主轴: 5.5 kW
驱动电机 - 主轴头主轴电机（伺服）: 1.0 kW (AC 伺服)
驱动电机 - 轮座 X 轴进给（伺服）: 1.5 kW (AC 伺服)
驱动电机 - 工作台 Z 轴进给（伺服）: 1.5 kW (AC 伺服)
驱动电机 - 液压油泵（選配）: 0.75 kW
驱动电机 - 冷却泵: 0.18 kW
油箱容量 - 润滑油箱（選配）: 18 L
油箱容量 - 冷却液箱: 110 L
机床 - 外形尺寸: 1800 x 2310 x 1800 mm
机床 - 净重: 3300 kg
机床中心高度（地面到中心顶点）: 1150 mm
技术规格
- 台面回转直径: Ø270 mm
- 中心距: 200 mm
- 最大磨削直径: Ø250 mm
- 最大磨削长度: 150 mm
- 心间最大承载: 5 kg
- 中心高度: 135 mm
- 砂轮尺寸: Ø510 x 50 x Ø127 mm
- 线速度: 45 m/sec
- X 轴 最大行程: 210 mm; 快速: 10000 mm/Min; 自动进给: 0.001 ~ 2000 mm/Min; 最小设置: 0.001 mm
- Z 轴 最大行程: 260 mm; 快速: 10000 mm/Min; 自动进给: 0.001 ~ 2000 mm/Min; 最小设置: 0.001 mm
- 砂轮主轴电机: 5.5 kW
- 主轴头电机: 1.0 kW (AC 伺服)
- 进给电机: 1.5 kW (AC 伺服) 各
- 冷却箱: 110 L
- 机床尺寸: 1800 x 2310 x 1800 mm
- 净重: 3300 kg
