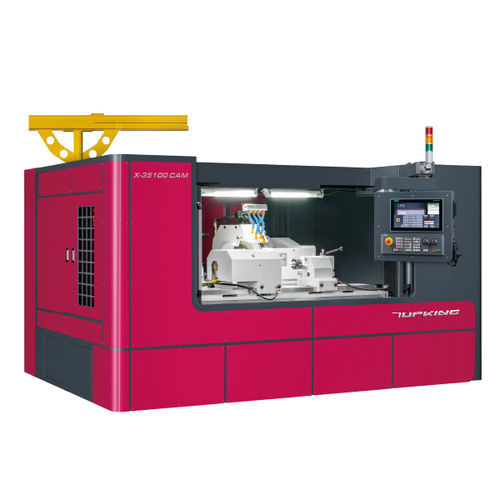

圆柱磨床 X-35100CAM

轴用用于零件加工卧式

简介
TOPKING 的 X-CAM 系列专为偏心和非圆形零件的研磨设计，适用于凸轮轴、曲轴及多边冲头的研磨。适合汽车、自动化设备和模具行业。机床配备 SIEMENS SINUMERIK ONE 控制器与 TOPKING 图形界面，简化参数设置并提供高精度运行环境。

能力

• 桌面回转直径: Ø370 mm
• 中心间距: 1000 mm
• 最大研磨直径: Ø350 mm
• 最大研磨长度: 1000 mm
• 中心间最大承载: 150 kg

机床特点
易用的操作系统
配置 SIEMENS SINUMERIK ONE 及 TOPKING 图形对话界面。可选 CAD/CAM 图形编程以实现自定义研削循环并简化设定。

高刚性机床床身
采用 Meehanite 铸铁床身，经退火与时效处理。滑轨经高频淬火及精密研磨处理。1V1 平导轨与加厚滑座结构确保刚性与稳定性。

工作台
工作台永久螺栓固定于机身。十字滑台设计减少行程并提升加工速度与定位稳定性。

交叉滑台设计与轴导
X、Z 轴采用交叉滑台结构；砂轮头沿 Z 轴移动以减小占地。X 轴采用箱式导轨支撑以承受研磨力并配备 1V1 平导轨与耐磨保护。

X 轴线性电机驱动
X 轴由线性电机直接驱动，消除背隙。X 轴配线性尺闭环控制；最大移动速度可达 15000 mm/min。线性电机结构降低磨损，延长寿命并节能。

砂轮头结构
研磨主轴采用精密轴承。G.W. 主轴由高品质合金钢 SNCM-220 制成，经过正火、淬火、回火、渗碳及低温处理，随后精密研磨与镜面处理。表面硬度高于 HRC62，兼具高精度与耐磨性。

工作主轴 - C 轴精密角度控制
工作主轴配备直驱电机与高分辨率角度编码器。角度公差 ±0.2” 适用于偏心、凸轮轴、曲轴及多边冲头研磨。支持锥度微调校正。

微调活顶
活顶采用自动油浴润滑并配油位计，保持高精度。活顶支持中心定位研磨时的锥度修正。

砂轮修整
提供多种修整装置选项，并配图形化修整参数界面。可选钻石滚轮修整器用于工件与砂轮修整。

砂轮起重臂
标配砂轮装卸用小吊臂，底座安装于机身并配备防溅罩，便于更换砂轮操作。

技术规格

• 型号: X-35100CAM
• 品牌: TOPKING
• 砂轮尺寸: Ø610 × 50 × Ø304.8 mm；线速度: 45 m/s
• X 轴: 最大行程 300 mm；快速进给 20000 mm/min；最小进给设定 0.001 mm
• Z 轴: 最大行程 1350 mm；快速进给 10000 mm/min；最小进给设定 0.001 mm
• 砂轮主轴电机: 11 kW（异步）
• 工件主轴电机: 60.7 Nm（直驱）
• 机床外形（长×宽×高）: 3900 × 3200 × 2540 mm；重量: 9000 kg

标准附件

• SIEMENS SINUMERIK ONE CNC 控制器
• 砂轮及法兰；砂轮变频器
• 金刚石刀具架（工作台安装）
• 砂轮装卸用小吊臂；工件主轴伺服冷却系统
• 硬质合金顶尖（2 件/套）；微调活顶
• X 轴线性电机与线性尺；C 轴旋转尺
• CAD-CAM 图形编程；电气系统
• 全封闭防溅罩；润滑与冷却系统；油雾收集器
• 工作灯；工具（找平垫）与工具箱

可选附件

• 凸轮锁定驱动爪
• 工件夹具（2 件/套）
• 2 点顶尖支承
• 可调 3 卡爪滚花夹头
• 可调 4 卡爪滚花夹头
• 金刚石滚轮修整装置（主轴法兰）
• 金刚石滚轮修整装置（活顶安装）
• 液压活顶
• 砂轮动平衡支架与主轴
• 自动砂轮动平衡机
• 备件砂轮及法兰
• 接触式探头；间隙控制
• 定制工件传动夹具；磁性冷却分离器；纸过滤器
