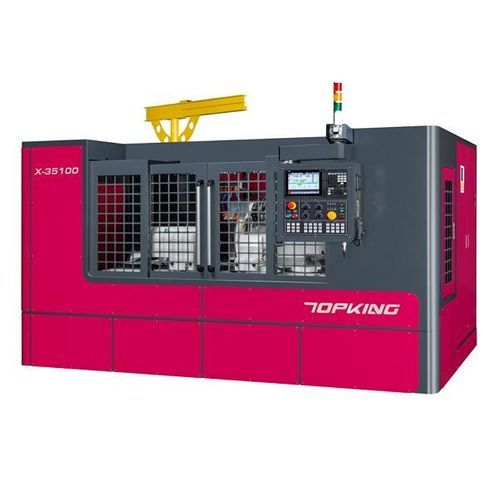

圆柱磨床 X-35100用于零件加工卧式CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆柱
- 应用
- 用于零件加工
- 结构
- 卧式
- 操控类型
- CNC数控
- 轴数
- 双轴
- 其他特性
- 固定式
- 其他特性
- 高精度
- 主轴速度
最多: 300 rpm
(1,885 rad.min-1)最少: 10 rpm
(63 rad.min-1)- 输出功率
2.9 kW
(3.94 hp)- 轴间距离
1,000 mm
(39 in)- X轴
300 mm
(11.81 in)- 砂轮直径
610 mm
(24 in)- 速度
45 m/s
(147.64 ft/s)- 机器质量
8,700 kg
(19,180.22 lb)
产品介绍
简介
X-35100 是一款用于小型至大型零件精密、灵活加工的数控圆柱磨床。该机将紧凑的 X/Z 交叉滑移设计与高刚性机身及重载主轴/尾座相结合，可承受较大工件载荷并保证研削过程的稳定性。
加工能力
机床特点
人性化操作系统
内置 CNC 控制系统并配有图形化界面（GUI），通过图形引导将复杂零件分解为多个研削工序，简化研削与修整的数值编辑，无需手工编写 G/M 代码。
刚性机床底座
工作台 / 交叉滑座设计
高刚性导轨
X-35 系列采用高刚性硬轨结构设计，在高负载下保持加工精度与稳定性，配合大直径级别滚珠丝杆以提升承载能力并降低振动。
主轴结构
砂轮主轴采用精密轴承，主轴轴采用合金钢 SNCM-220，经多次热处理及精密研磨/镜面处理，表面硬度高于 HRC62，以确保耐磨性与高精度。
主头与尾座
工作台装夹式金刚石刀架
研削工艺循环
机床文档与界面提供研削与修整循环的图示与流程示例，以支持工艺参数设定。
技术参数
能力
工作台回转直径 : Ø370 mm
两尖距离 : 1000 mm
最大研削直径 : Ø350 mm
最大研削长度 : 1000 mm
两尖最大承载 : 200 kg
中心高度（从工作台到心尖） : 185 mm
砂轮
规格 (外径 x 宽度 x 内径) : Ø610 x 50 x Ø254 mm
线速度 : 45 m/sec
工作台
回转角度 : 0° ~ 3°
主头
回转角度 : 固定型
心锥 : MT. No. 5
主轴转速 : 10 ~ 300 rpm
主轴最大承载（含刀架） : 35 kgs（最大长度：150 mm）
尾座
心锥 : MT. No. 5
心轴移动 : 手动型
尾座行程 : 50 mm
X 轴行程
最大行程 : 300 mm
快速进给速度 : 10000 mm/Min
自动进给速度 : 0.001 ~ 2000 mm/Min
最小进给设置 : 0.001 mm
Z 轴行程
最大行程 : 1350 mm
快速进给速度 : 10000 mm/Min
自动进给速度 : 0.001 ~ 2000 mm/Min
最小进给设置 : 0.001 mm
驱动电机
砂轮主轴 : 11 kW
主头主轴电机 : 2.9 kW (AC 伺服电机)
砂轮头 X 轴进给 : 3.5 kW (AC 伺服电机)
工作台 Z 轴进给 : 3.5 kW (AC 伺服电机)
润滑油泵 : 0.075 kW
液压油泵 : 0.37 kW
冷却泵 : 0.37 kW
油箱容量
润滑油箱（导轨） : 15 L
液压油箱（选配用） : 18 L
冷却液箱 : 210 L
机床外形
尺寸 : 3900 x 3200 x 2540 mm
净重 : 8700 kg
中心高度（地面到心尖） : 1130 mm
标配
选配件
X-35100 是一款用于小型至大型零件精密、灵活加工的数控圆柱磨床。该机将紧凑的 X/Z 交叉滑移设计与高刚性机身及重载主轴/尾座相结合，可承受较大工件载荷并保证研削过程的稳定性。
加工能力
- 工作台上回转直径（Swing Over Table）：Ø370 mm
- 两尖距离（Distance Between Centers）：1000 mm
- 最大研削直径：Ø350 mm
- 最大研削长度：1000 mm
机床特点
人性化操作系统
内置 CNC 控制系统并配有图形化界面（GUI），通过图形引导将复杂零件分解为多个研削工序，简化研削与修整的数值编辑，无需手工编写 G/M 代码。
刚性机床底座
- 机床底座采用 Meehanite 铸铁，经退火与时效处理以保证尺寸稳定性。
- 导轨经高频淬火及精密研磨处理，具备良好耐磨性。
- 机床结构以最大刚性和长期稳定性为设计目标；加固重载滑座及宽面 V-平导向面以提高承载能力并抑制振动。
工作台 / 交叉滑座设计
- 工作台采用永久螺栓固定，交叉滑座设计减少行程，提升加工速度与定位稳定性。
- X、Z 轴采用交叉滑座布局以缩小机床占地。
- 两轴均设封闭式伸缩防护罩，保护传动部件，防止研削碎屑与冷却液污染。
高刚性导轨
X-35 系列采用高刚性硬轨结构设计，在高负载下保持加工精度与稳定性，配合大直径级别滚珠丝杆以提升承载能力并降低振动。
主轴结构
砂轮主轴采用精密轴承，主轴轴采用合金钢 SNCM-220，经多次热处理及精密研磨/镜面处理，表面硬度高于 HRC62，以确保耐磨性与高精度。
主头与尾座
- 为重工件设计，具备良好结构刚性以提高整体承载能力。
- 主头由伺服电机驱动，具备无级变速功能。
- 液压尾座可作为选配件，便于操作。
- 主头与尾座采用平气压设计，移动更顺畅、摩擦更小、使用寿命更长；中心配有冷却系统以防止心孔升温变形。
工作台装夹式金刚石刀架
- X-35 系列标配：修整装置固定在回转工作台侧面，减少因台面角度调整引起的修整位置重新校准误差，提高效率。
- 可根据工件要求选择多种金刚石刀架类型。
研削工艺循环
机床文档与界面提供研削与修整循环的图示与流程示例，以支持工艺参数设定。
技术参数
能力
工作台回转直径 : Ø370 mm
两尖距离 : 1000 mm
最大研削直径 : Ø350 mm
最大研削长度 : 1000 mm
两尖最大承载 : 200 kg
中心高度（从工作台到心尖） : 185 mm
砂轮
规格 (外径 x 宽度 x 内径) : Ø610 x 50 x Ø254 mm
线速度 : 45 m/sec
工作台
回转角度 : 0° ~ 3°
主头
回转角度 : 固定型
心锥 : MT. No. 5
主轴转速 : 10 ~ 300 rpm
主轴最大承载（含刀架） : 35 kgs（最大长度：150 mm）
尾座
心锥 : MT. No. 5
心轴移动 : 手动型
尾座行程 : 50 mm
X 轴行程
最大行程 : 300 mm
快速进给速度 : 10000 mm/Min
自动进给速度 : 0.001 ~ 2000 mm/Min
最小进给设置 : 0.001 mm
Z 轴行程
最大行程 : 1350 mm
快速进给速度 : 10000 mm/Min
自动进给速度 : 0.001 ~ 2000 mm/Min
最小进给设置 : 0.001 mm
驱动电机
砂轮主轴 : 11 kW
主头主轴电机 : 2.9 kW (AC 伺服电机)
砂轮头 X 轴进给 : 3.5 kW (AC 伺服电机)
工作台 Z 轴进给 : 3.5 kW (AC 伺服电机)
润滑油泵 : 0.075 kW
液压油泵 : 0.37 kW
冷却泵 : 0.37 kW
油箱容量
润滑油箱（导轨） : 15 L
液压油箱（选配用） : 18 L
冷却液箱 : 210 L
机床外形
尺寸 : 3900 x 3200 x 2540 mm
净重 : 8700 kg
中心高度（地面到心尖） : 1130 mm
标配
- CNC 控制器（品牌：Mitsubishi） x 1 套
- 砂轮及法兰 x 1 套
- 硬质合金工作芯（2 个/套） x 1
- 金刚石刀架（工作台安装型） x 1 套
- 砂轮装卸用门式吊
- X 轴线性尺 x 1 套
- 砂轮变频器 x 1 套
- 电气系统 x 1 套
- 全封闭防护罩 x 1 套
- 润滑系统 x 1 套
- 冷却系统 x 1 套
- 工作灯 x 1 套
- 工具（找平垫）及工具箱 x 1 套
选配件
- 液压尾座
- 凸轮锁紧传动爪
- 工件夹具 2 pcs/套
- 2 点支撑夹具
- 可调 3 点支撑夹具
- 可调 3 爪滚花卡盘
- 可调 4 爪滚花卡盘
- 砂轮动平衡支架与轴
- 自动砂轮平衡器
- 备用砂轮及法兰
- 金刚石滚轮修整装置（工作台安装型）
- 金刚石滚轮修整装置（尾座安装型）
- 接触式测头
- 在线自动测量仪
- 间隙控制装置
- Z 轴线性尺
- 磁性冷却液分离器
- 纸滤芯
- 油雾收集器
