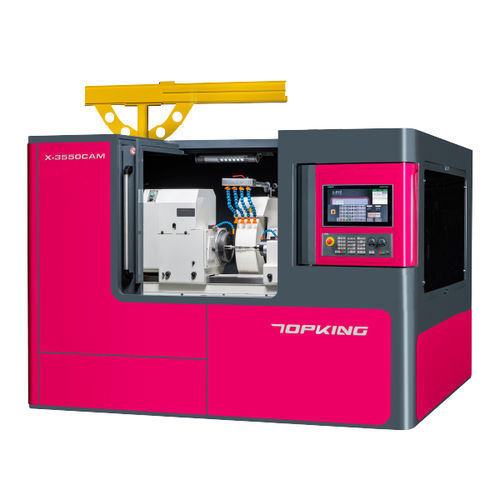

圆柱磨床 X-3550CAM

凸轮轴轴用用于零件加工

简介
TOPKING X-3550CAM 为一款走头式外圆磨床，专为偏心与非圆形工件（如凸轮轴、曲轴及多边形冲头）研磨而设计。适用于汽车零件、自动化设备与模具制造等行业，提供高精度且可重复的非圆曲线加工。机床采用 SIEMENS SINUMERIK ONE 控制，搭配 TOPKING 图形对话界面，便于参数设定与过程控制。

加工能力

• 工作台旋径：Ø370 mm
• 两顶心间距：500 mm
• 最大研磨外径：Ø350 mm
• 最大研磨长度：500 mm
• 两顶心间最大承载：150 kg
• 中心高（工作台面至顶针）：185 mm

机床特性
友善操作系统
■ 搭载 SIEMENS SINUMERIK ONE，内建 TOPKING 图形对话式界面，支持图形化编程；可选配 CAD/CAM 以事先编程客制化研磨轮廓。

高刚性机身
■ Meehanite 铸铁机身，经退火与时效处理；滑轨高周波淬火并精密研磨，1V1 平导轨结构以降低变形并提高耐磨性。

X–Z 十字滑台结构
■ 十字滑台设计减少占地，砂轮头沿 Z 轴移动；X 轴采用线性电机直驱并结合箱式导轨，以承受较大研削力并确保刚性。

X 轴线性电机驱动
■ X 轴采用线性电机直接驱动，实现零背隙与高定位精度；配合光学尺闭环控制，移动速度可达 15000 mm/min。

砂轮头与主轴
■ 砂轮主轴选用 SNCM-220 合金钢并配精密轴承，经过正火、淬火回火、渗碳、深冷处理及精密研磨，表面硬度 > HRC62，确保长期耐磨与精度稳定。

工作主轴（C 轴）与尾座
■ 工作主轴采用直驱马达与高解析角度编码器，角度控制误差 ±0.2″，支持锥度微调；尾座具自动油浴润滑与微调功能，适用于中心固定研磨。

砂轮修整与搬运
■ 提供多种修整装置选择，图形化修整界面便于程式编辑；可选配钻石滚轮修整器。标配砂轮吊架（带防溅罩）便于装卸。

标准附件

• CNC 控制器：SIEMENS SINUMERIK ONE x1
• 砂轮及法兰 x1 组
• 砂轮变频器 x1
• 钻石刀具座（工作台安装型） x1
• 工作主轴冷却装置 x1
• 砂轮吊架 x1
• 硬质合金顶针（2 支/组） x1
• 微调尾座 x1
• X 轴线性马达 x1
• X 轴线性尺 x1
• C 轴旋转尺 x1
• CAD/CAM 图形编程软件 x1
• 电气系统 x1
• 全罩式防溅罩 x1
• 润滑系统 x1
• 冷却系统 x1
• 油雾回收机 x1
• 工作灯 x1
• 工具及工具箱 x1

选购配件

• 凸轮锁定传动环
• 工件夹具（2 件/组）
• 两点支承架
• 可调式三爪卡盘
• 可调式四爪卡盘
• 钻石滚轮修整装置（工作头法兰型）
• 钻石滚轮修整装置（尾座安装型）
• 液压尾座
• 平衡台及平衡棒
• 自动砂轮平衡器
• 备件砂轮及法兰
• 接触式测头
• 间隙控制（防碰撞）
• 客制化工件驱动治具
• 磁性冷却液分离器
• 纸带式冷却液过滤器

技术规格

• 型号：X-3550CAM
• 品牌：TOPKING
• 应用：偏心、凸轮轴、曲轴、多边形冲头研磨
• 控制器：SIEMENS SINUMERIK ONE
• 主轴功率：11 kW（感应电机）
• X 轴驱动：线性电机，最大行程 300 mm，快速进给 20000 mm/min
• Z 轴行程：750 mm，快速进给 10000 mm/min
• 最大研磨直径：Ø350 mm — 最大研磨长度：500 mm
• 两顶心间最大承载：150 kg
• 砂轮尺寸：Ø610 x 50 x Ø304.8 mm — 线速度 45 m/sec
• 机床重量：8300 kg — 外形尺寸（长×宽×高）：3300 × 3200 × 2540 mm
