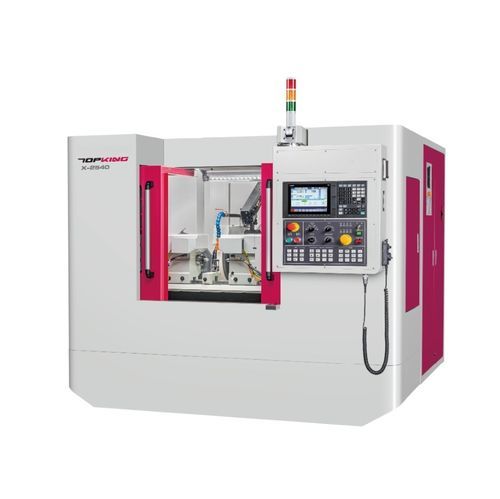

圆柱磨床 X-2540

用于零件加工用于大型工件用于小型工件

简介
X系列CNC外圆磨床集成了先进设计和创新功能，提供高效、精密及灵活的加工解决方案。该磨床可满足多种加工需求，并为小型或大型零件提供高质量成果。

X系列CNC外圆磨床的X轴和Z轴采用交叉滑台（cross-slide）设计，有效减小占地和轴向行程，节省生产空间。高刚性机身以及重型主轴与尾座显著提高零件承载能力。

高刚性机身在研削过程中保证稳定性，提供高质量的加工结果。操作系统配备高性能CNC控制系统和内置图形用户界面（GUI），便于调试并简化操作。研削应用范围广，为客户提供最合适的加工方案。

| 能力
台面回转直径 (Swivel Over Table): Ø270 mm
心距 (Distance Between Centers): 400 mm
最大研削直径: Ø250 mm
最大研削长度: 400 mm

机器特性

• 用户友好操作系统：内置先进CNC控制系统并配有GUI。可通过图形引导将复杂工件划分为多个研削流程；无需复杂G/M代码编程即可简化研削与修整工艺编辑。
• 高刚性机座：机床基座采用Meehanite铸铁并经退火与时效处理，刚性高。导轨采用高频淬火与精密研磨处理，确保无形变且耐磨性能优异。
• 工作台：永久螺栓固定于机床。交叉滑台设计减少行程，提高工作速度与精度稳定性。
• 交叉滑台设计：X轴和Z轴采用交叉滑台设计以减少机床占地；两轴均由封闭式伸缩防护罩覆盖，保护传动并防止研削碎屑与冷却液污染。
• 灵活进给设计：采用精密直线导轨和滚珠丝杠的两轴运动设计；耐磨直线导轨与低背隙丝杠提供快速、灵活的进给，提升小零件的加工质量。
• 主轴结构：G.W.主轴采用精密轴承；主轴材质为优质合金钢（SNCM-220），经多次热处理及表面研磨/镜面处理，表面硬度> HRC62°，确保高寿命与高精度。
• 主轴头与尾座：主轴头由伺服电机驱动，具无级变速。液压尾座为选配。平面气压设计便于移动并减少摩擦。集中冷却系统防止心孔过热与变形。
• 金刚石刀架：标准为尾座安装型；尾座上安装标准修整装置。可选金刚石滚刀修整装置（台面或尾座安装型）。

研削循环
包含标准的研削循环工作流程及用于砂轮修整和过程内操作的修整循环示例。

标准附件

• CNC 控制器 (Brand: Mitsubishi) x 1 set
• 砂轮及法兰 x 1 set
• 硬质合金顶尖（2 件/套） x 1
• 金刚石刀架（尾座安装型） x 1 set
• X轴用线性尺 x 1 set
• 砂轮变频器 x 1 set
• 电气系统 x 1 set
• 全封闭防护罩 x 1 set
• 润滑系统 x 1 set
• 冷却系统 x 1 set
• 工作灯 x 1 set
• 工具（找平垫）及工具箱 x 1 set

可选附件

• 液压尾座
• 凸轮锁紧传动爪
• 工件夹具 2 pcs/set
• 2点定心座（Steady Rest）
• 可调3点定心座
• 可调3爪滚筒卡盘
• 可调4爪滚筒卡盘
• 砂轮动平衡支架及轴
• 自动砂轮动平衡器
• 备件砂轮及法兰
• 金刚石滚刀修整装置（台面安装型）
• 金刚石滚刀修整装置（尾座安装型）
• 接触式测头 (Touch Probe Gauge)
• 自动在线测量仪 (Auto. In-Process Gauge)
• 间隙控制 (Gap Control)
• Z轴用线性尺
• 磁性冷却液分离器
• 纸质过滤器
• 油雾收集器

视频
产品页面提供嵌入的产品相关视频。

规格 / 技术参数

• Swivel Over Table: Ø270 mm
• Distance Between Centers: 400 mm
• Max. Grinding Diameter: Ø250 mm
• Max. Grinding Length: 400 mm
• Max. Load Held Between Centers: 15 kg
• Center Height (from table to center tip): 135 mm
• Grinding Wheel Size (O.D. x Width x I.D.): Ø510 x 50 x Ø127 mm
• Grinding Wheel Linear Velocity: 45 m/sec
• Worktable Swiveling Angle: -1° ~ +8°
• Workhead Swiveling Angle: -30° ~ +90°
• Workhead Center Tapper: MT. No. 3
• Workhead Spindle Speed: 10 ~ 300 rpm
• Max. Load of Spindle (tool holder included): 15 kg (Max. Length: 100 mm)
• Tailstock Center Tapper: MT. No. 3
• Tailstock Center Moving: Manual type
• Tailstock Stroke: 25 mm
• X-axis Max. Travel: 300 mm
• X-axis Rapid Feedrate Speed: 10000 mm/Min
• X-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• X-axis Min. Feeding Setting: 0.001 mm
• Z-axis Max. Travel: 580 mm
• Z-axis Rapid Feedrate Speed: 10000 mm/Min
• Z-axis Auto. Feeding Speed: 0.001 ~ 2000 mm/Min
• Z-axis Min. Feeding Setting: 0.001 mm
• Drive Motors: Grinding Wheel Spindle 5.5 kW; Workhead Spindle Motor (servo) 1.0 kW; Wheelhead Feed X-axis (servo) 1.5 kW; Table Feed Z-axis (servo) 1.5 kW
• Hydraulic Oil Pump (for opt. acc.): 0.75 kW
• Coolant Pump: 0.18 kW
• Lubrication Oil Tank (for opt. acc.): 18 L
• Coolant Tank: 110 L
• Machine Dimension: 2300 x 2210 x 1960 mm
• Net Weight: 4300 kg
• Center Height (from floor to center tip): 1110 mm
