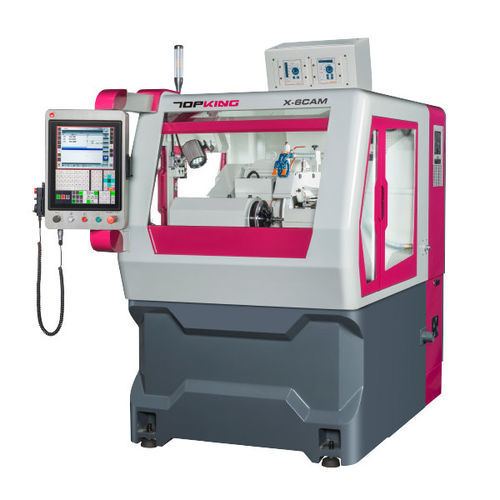

圆柱磨床 X-6CAM凸轮轴用于小型工件卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆柱
- 应用
- 用于小型工件, 凸轮轴
- 结构
- 卧式, 固定台式
- 操控类型
- CNC数控
- 轴数
- 双轴
- 其他特性
- 固定式, 直接传动
- 其他特性
- 高精度, 紧凑型, 线性电动机式
- 主轴速度
最多: 300 rpm
(1,885 rad.min-1)最少: 10 rpm
(63 rad.min-1)- 输出功率
11.4 kW
(15.5 hp)- 轴间距离
200 mm
(8 in)- X轴
210 mm
(8.27 in)- 砂轮直径
510 mm
(20 in)- 速度
45 m/s
(147.64 ft/s)- 机器质量
4,300 kg
(9,479.88 lb)
产品介绍
简介旋转工作台：直径 230 毫米 中心距：200 毫米 最大磨削直径：200 毫米 最大磨削直径：Ø200 毫米 最大磨削长度：150 毫米。
机器特点用户友好型操作系统刚性机床底座工作台十字滑台设计和轴导向由直线电机驱动的 X 轴砂轮架结构工作主轴微调尾架自动。上掀式滑门标准配件 CNC 控制器（品牌：西门子 SINUMERIK ONE） x 1 套 砂轮和法兰 x 1 套 砂轮变频器 x 1 套 金刚石刀架（尾座安装型） x 1 套 硬质合金刀尖工作顶尖（2 件/套） x 1 套 微调尾座 x 1 套 X-轴直线电机 x 1 套 X-轴直线电机 x 1 套轴直线电机 x 1 套 X 轴直线光栅尺 x 1 套 C 轴旋转光栅尺 x 1 套 C-轴的旋转光栅尺 x 1 套 CAD-CAM 软件图形编程 x 1 套 电动系统 x 1 套 全封闭防溅罩 x 1 套 润滑系统 x 1 套 冷却系统 x 1 套 油雾收集器 x 1 套 工作灯 x 1 套 工具（水平垫）和工具箱 x 1 套 人造花岗岩机床底座 x 1 个 。
可选配件金刚石滚轮修整装置（尾座安装式） 气缸尾座 砂轮平衡架和心轴 自动砂轮平衡装置 砂轮平衡架和心轴 砂轮平衡架和心轴 自动砂轮平衡装置 备用砂轮和法兰盘 触摸式探头测量仪 用于装载/卸载工件的悬臂吊 间隙控制 定制工件驱动夹具 磁性冷却液分离器 纸过滤器 。
特性/技术参数容量 - 旋转台：直径 230 毫米 容量 - 中心间距：200 毫米 容量 - 最大磨削直径：200 毫米磨削直径：Ø200 mm直径：200 毫米 产能 - 最大磨削直径：200 毫米 产能 - 最大磨削长度：150 毫米磨削长度： 150 毫米 最大磨削长度： 150 毫米 最大磨削长度： 150 毫米中心间最大承重： 5 kg5 千克 中心高度（从工作台到中心顶端）： 125 毫米 磨削长度： 150 毫米125 毫米 砂轮 - 尺寸（外径 x 宽度 x 内径）：Ø510 x 50 x Ø12：Ø510 x 50 x Ø127 毫米 砂轮 - 线性速度： 45 米/秒 工作台 - 旋转角度：工作台 - 旋转角度：固定式 工作头 - 旋转角度：固定式 工作台 - 旋转角度：固定式固定式 工作台 - 中心攻丝机：MT.3 号 工作头 - 主轴转速：10 ~ 300 转/分钟 工作头 - 最大主轴负载（刀架5 千克（最大长度：100 毫米） 尾座 - 中心攻丝机：MT：MT.3 号 尾座 - 中心移动：手动式 尾座 - 尾座行程：25 毫米 尾座 - 杆行程：±30 μm 尾座 - 带微调的圆柱度：±0.03 毫米 X 轴行程 - 最大行程：210 毫米 尾座 - 中心移动：手动式 尾座 - 尾座行程：25 毫米 尾座 - 杆行程：±30 μm 尾座 - 带微调的圆柱度：±0.03 毫米行程：210 毫米 X 轴行程 - 快速进给速度：20000 毫米/分钟 X 轴行程 - 自动。送料速度：6000 毫米/分钟 X 轴行程 - 最小。进给设置： 0.001 毫米 Z轴行程 - 最大行程： 260 毫米 Z轴行程 - 最大行程： 260 毫米送料速度：6000 mm/分钟 Z 轴行程 - 最小。进给设置： 0.001 mm 驱动电机 - 砂轮主轴： 11.4 kW（内置电机） 驱动电机 - 工作台主轴：22.3 Nm（直接驱动电机） 驱动电机 - 砂轮架进给 X 轴：610 N（直线电机） 驱动电机 - 工作台进给 Z 轴（伺服电机）： 2.29 kW（伺服电机） 润滑油泵：无 液压油泵：0.37 kW 冷却剂泵：0.18 kW 油箱容量 - 润滑油箱 1: 18 L 油箱容量 - 润滑油箱 2: P-107 油箱容量 - 液压油箱：18 L 油箱容量 - 冷却液箱：107 L 机器 - 尺寸：1600 x 2120 x 1800 mm 机器 - 重量：4300 kg 机器 - 中心高度（从地面到中心顶端）：1150 毫米 注：上述规格和amp; 尺寸如有变更，恕不另行通知。
---
