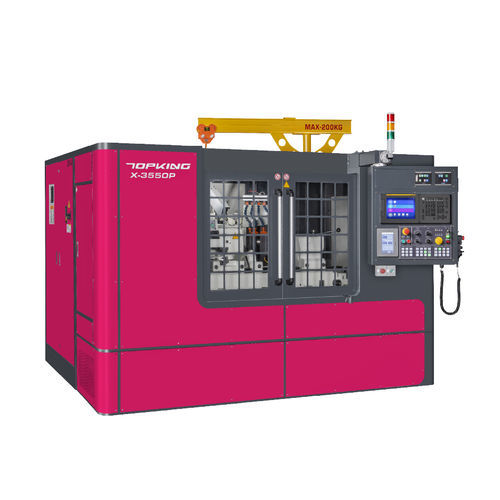

角形磨床 X-3550P

外圆齿轮轴用

简介
X-3550P为一款用于端面与外圆联合研削的CNC外圆磨床。采用沉头（plunge）研削与角度砂轮头，配备180 mm宽砂轮，可实现轴类与齿轮件的一次成形加工，提升生产效率与加工重复性，适用于工业批量加工。

加工能力

• 台面回转直径（Swing Over Table）：Ø350 mm
• 心距（Distance Between Centers）：650 mm
• 最大研削直径：Ø350 mm
• 最大研削长度：500 mm
• 砂轮：Ø610 x 50 x Ø254 mm（线速度 45 m/sec）

机床特性
易用的CNC系统
内置带图形GUI的CNC控制器，可图形化将复杂工件划分为多个研削工序，并对研削/修整过程进行数值化编辑，无需手写G/M代码。

刚性机床底座
采用Meehanite球墨铸铁底座，经过退火与时效处理。导轨经高频淬火与精密研磨，确保低变形与高耐磨性。1V1平导轨结构和厚实滑座提高了精度与稳定性。

高刚性导轨
1V1平导轨设计，配合高刚性箱式滑块与大规格滚珠丝杠，提高承载能力及砂轮头稳定性。

工作台与十字滑台设计
X、Z轴采用十字滑台结构，减小占地同时增加有效行程。全封闭伸缩防护罩可防止传动部被切屑和冷却液污染。

砂轮头结构
砂轮主轴采用精密轴承，主轴材质SNCM-220经正火、淬火回火、渗碳、低温处理及精密研磨和镜面处理，表面硬度>HRC62，确保高精度和耐磨性。

工作头与尾座
工作头和尾座面向重载工件设计，结构刚性强。工作头由伺服电机驱动实现无级变速；尾座可选液压型。中心孔冷却降低热变形。尾座安装的金刚石刀座用于修整（X-P系列标配）。

维护与搬运
机床内置砂轮更换用龙门吊（jib crane），安装于整机防护罩内，便于安全且节省空间的砂轮更换。具备修整与研削循环装置以支持高效作业。

技术规格

• 型号：X-3550P
• 制造商 / 品牌：TOPKING Technology
• 类型：CNC外圆磨床（沉头研削、角度砂轮头）
• 最大研削直径：Ø350 mm
• 最大研削长度：500 mm
• 心距：650 mm
• 砂轮尺寸：Ø610 x 50 x Ø254 mm
• 砂轮线速度：45 m/sec
• X轴行程：270 mm；Z轴行程：800 mm
• 快移进给：6000 mm/min（X & Z）
• 砂轮主轴功率：11 kW
• 工作头主轴：1.8 kW（伺服）
• 心间最大承重：150 kg
• 机床外形尺寸（长 x 宽 x 高）：4600 x 3700 x 2540 mm
• 净重：8000 kg

标准附件

• CNC 控制器（Mitsubishi） x1
• 砂轮及法兰 x1
• 硬质合金顶尖（2 件/套） x1
• 金刚石刀座（尾座安装型） x1
• 砂轮装卸用龙门吊 x1
• X轴用线性尺 x1
• 砂轮主轴变频器 x1
• 电气系统 x1
• 全封闭防护罩 x1
• 润滑系统 x1
• 冷却系统 x1
• 工作灯 x1
• 工具（找平垫）与工具箱 x1

可选附件

• 液压尾座
• 凸轮锁紧传动爪
• 工件夹具（2 件/套）
• 两点顶尖支承
• 可调三点顶尖支承
• 可调三爪卡盘
• 可调四爪卡盘
• 砂轮平衡支架及主轴
• 自动砂轮平衡器
• 备用砂轮及法兰
• 金刚石滚刀修整装置（台面或尾座安装型）
• 接触式探头
• 在线自动测量装置
• 间隙控制装置
• Z轴线性尺
• 磁性冷却液分离器
• 纸式过滤器
• 油雾收集器
