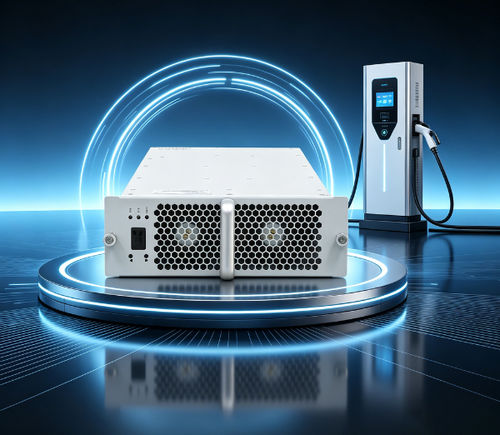

电动车充电模块 TH20T10025C7E-WT

电动车EV直流

产品介绍TH20T10025C7E-WT为Tonhe Technology针对移动电池柜开发的高效率、高功率密度充电模块。该产品支持AC与DC双输入模式，能够实现电网对电池的充电与电池对车辆的充电相结合，符合State Grid三统一模块尺寸要求。

产品概述

• AC与DC双输入模式
• 为移动电池柜应用设计
• 高效率、高功率密度；符合State Grid三统一外形尺寸

技术参数型号：TH20T10025C7E-WT
AC输入 - 输入电压：额定380VAC，三相无中性线，工作范围274–487VAC
AC输入 - 输入频率：50/60 ±5Hz
AC输入 - 输入功率因数：≥0.99
AC输入 - 输入过压保护：490 ±10VAC
AC输入 - 输入欠压保护：270 ±10VAC
DC输出 - 额定输出功率：20kW
DC输出 - 输出电压范围：50–1000VDC
DC输出 - 输出电流范围：0.5–67A
DC输出 - 恒功率范围：300–1000VDC时恒定20kW输出

输出特性峰值效率：≥96%
软启动时间：3–8 s
短路保护：自恢复保护
电压调节精度：≤ ±0.5%
THD：≤5%
电流调节精度：≤ ±1%
电流共享不平衡：≤ ±5%

工作环境工作温度：-40℃ 至 +75℃
相对湿度：≤95%（无凝露）
海拔：≤2000m（超过2000m需降额）

产品特点冷却方式：风冷
待机功耗：<10W
通信协议：CAN（波特率125 kbps，物理电平5V）
地址设置：数字屏显示与按键操作
模组尺寸（不含手柄）：460 × 218 × 84 mm（长×宽×高）
重量：≤13 kg
MTBF：500,000 小时

制造与测试具备自动化生产线与完整的智能EV充电模组制造/测试流程。开发制造采用SMT、自动印刷锡膏、波峰焊、灌封及老化测试。公司配备EMC实验室及试验设备，包括半消声室与高性能功率分析仪，用于充电器测试。

保修标准保修：自收到货物之日起12个月。

技术规格

• 型号：TH20T10025C7E-WT
• 品牌：Tonhe
• 额定输出功率：20 kW
• 输出电压范围：50–1000 VDC
• 输出电流范围：0.5–67 A
• 峰值效率：≥96%
• 输入电压（AC）：额定380 VAC，三相，范围274–487 VAC
• 输入频率：50/60 ±5 Hz
• 输入功率因数：≥0.99
• 电压调节精度：≤ ±0.5%
• 电流调节精度：≤ ±1%
• THD：≤5%
• 冷却方式：风冷
• 待机功耗：< 10 W
• 尺寸（长×宽×高）：460 × 218 × 84 mm（不含手柄）
• 重量：≤13 kg
• MTBF：500,000 小时
• 工作温度：-40℃ 至 +75℃
• 相对湿度：≤95%（无凝露）
• 海拔：≤2000 m（超过2000 m需降额）
• 通信：CAN（125 kbps，5 V）
