电动车充电模块 TH20F10025C7E-WT

直流

产品简介

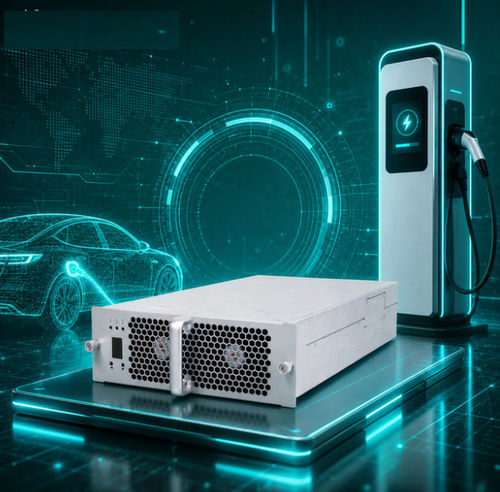

TH20F10025C7E-WT 是一款用于电动汽车充电桩的 20 kW AC/DC 快速充电电源模块。该模块具备超宽输出范围内的恒功率输出、高功率密度和智能风冷热管理。交流侧支持三相四线输入（274–487 Vac），额定输出功率 20 kW，恒功率范围为 300–1000 Vdc。充电模块通过 CAN 总线与主控监控器通信，用于设置参数和控制工作状态。

产品优势

• 宽输出恒功率范围：300–1000 Vdc
• 超低待机功耗：<10 W
• 总谐波失真低：≤5%
• 超宽工作温度：-40℃ 至 +75℃
• 高转换效率：峰值效率 ≥96%

参数性能 / 关键数据
Model No.: TH20F10025C7E-WT
交流输入 - 输入电压：额定 380 Vac，三相（工作范围 274–487 Vac）
交流输入 - 输入频率：50±5 Hz
交流输入 - 功率因数：≥0.99
交流输入 - 过压保护：490±10 Vac
交流输入 - 欠压保护：270±10 Vac
直流输出 - 额定输出功率：20 kW
直流输出 - 输出电压范围：50–1000 Vdc
直流输出 - 输出电流范围：0.5–67 A
直流输出 - 恒功率范围：300–1000 Vdc（输出恒定 20 kW）
直流输出 - 峰值效率：≥96%
直流输出 - 软启动时间：3–8 s
直流输出 - 短路保护：自恢复回退保护
直流输出 - 电压调节精度：≤±0.5%
直流输出 - THD：≤5%
直流输出 - 电流调节精度：≤±1%
直流输出 - 电流共享不平衡：≤±5%
工作环境 - 工作温度：-40℃ ~ +75℃
工作环境 - 相对湿度：≤95%（无冷凝）
工作环境 - 海拔：≤2000 m（超过 2000 m 降额）

特性 / 附加信息

• 冷却方式：风冷
• 待机功耗：<10 W
• 通信协议：CAN（波特率125 kbs，电平 5 V）
• 地址设置 / 界面：数显屏与按键操作
• 模块尺寸（长×宽×高）：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000 小时
• 安装方式：可水平、侧立或倒置安装（倒置可能需前面板定制）
• 支持灌胶封装及 OEM/ODM 定制

特征 / 技术规格

• Model No.: TH20F10025C7E-WT
• Brand: TonHe
• 额定输出功率：20 kW
• 输出电压范围：50–1000 Vdc
• 恒功率范围：300–1000 Vdc（恒定 20 kW）
• 输出电流范围：0.5–67 A
• 峰值效率：≥96%
• 待机功耗：<10 W
• THD：≤5%
• 工作温度：-40℃ 至 +75℃
• 通信：CAN
• 尺寸：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000 小时
