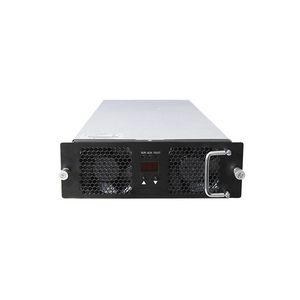

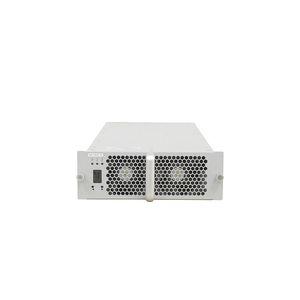

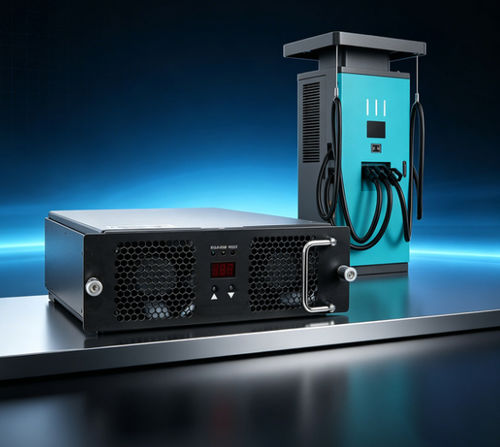

碳化硅供电模块 TH15DD7560C 7-WT

BiDi DCDC

TH15DD7560C 7-WT是石家庄通和电子科技有限公司自主研发的双向DC-DC充放电装置，可应用于基于直流母线的大功率电动汽车充电站，也可与PCS配合应用于微网储能系统。 TH15DD7560C7 充放电模块采用业界领先的 "双主动全桥（DAB）"扩展结构，具有功率密度高、输入输出高频电气隔离、双向能量流、宽电压等特点。 母线侧 - 电压范围 - 600VDC~800VDC 电流范围 - 0~25A 额定电流 20A 稳定电压精度 - <±0.5％ (600VDC～800VDC) 稳定电流精度 - ≤±1% （输出负载：20%~100% 额定范围） 负载调节 - ≤±0.5% 启动过冲 - ≤±3 直流侧 - 电压范围 - 200VDC~750VDC 电流范围 - 1~25A 额定电流 20A 稳定电压精度 - <±0.5％(200VDC~750V) 稳定电流精度 - ≤±1% （输出负载：20%~100% 额定范围） 负载调节 - ≤±0.5% 启动过冲 - ≤±3 效率 - 正向（高压侧→低压侧）模式 - ≥95.5%, @750VDC,50%~90% 负载电流 反向（低压侧→高压侧）模式 - ≥95.5%，@750VDC，50%~90%负载电流 工作环境 - 工作温度 - -30℃~+65℃ 相对湿度 - ≤95% 无结露 海拔高度 - ≤2000米，2000米以上逐渐降低 产品特性 - 冷却方式 - 风扇冷却 通讯协议 - CAN 地址设置 - 数字屏幕显示，按键操作 尺寸 - 458mm×218mm×85mm（长×宽×高） 重量 - ≤13 千克 平均无故障时间 - 500000 小时
