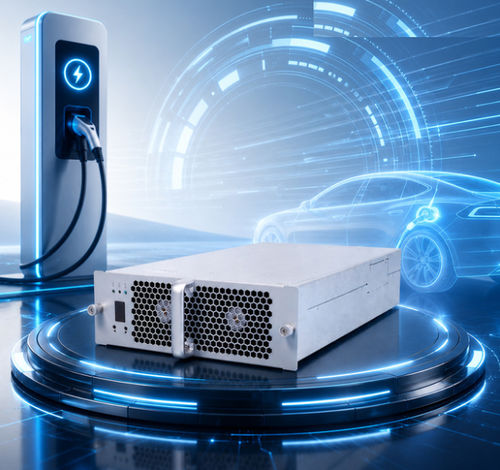

碳化硅供电模块 TH20F2010C8E-WT

DCDC

产品简介
TH20F2010C8E-WT 为 Tonhe 专为电动汽车充电站设计的高效率、高功率密度 AC/DC 模块。采用三相四线制输入（3相+PE），输入范围 274–487 VAC，最大输出功率 20 kW（恒功率区间 100–200 VDC）。充电模块通过 CAN 总线与主监控通信，用于参数设置、运行参数采集和工作状态控制。

产品优势

• 宽输入电压范围（AC）：260~520 Vac
• 超宽输出电压调节（DC）：10~200 Vdc
• 恒功率区间：100–200 Vdc
• 高效率：峰值 ≥ 94%
• 高功率因数：满载 ≥ 0.99
• 低谐波含量：半载以上 ≤ 5%
• 低待机功耗：<10W
• 宽工作温度范围：-30 ~ +75℃
• 数字流控技术：并机不均动 < ±5%
• 智能风扇控制：监测机体温度、输出电压与电流，实现智能转速控制
• 快速插拔安装：支持热插拔功能
• 完善的保护功能

保护功能

• 输入：过压保护、欠压保护、输入过流保护、缺相保护
• 输出：过压保护、电流限流保护、逆流保护
• 环境：温度检测与保护

参数性能
型号：TH20F2010C8E-WT
交流输入 - 输入电压：额定电压 380VAC，三相无中性线，工作范围 274-487VAC
交流输入 - 输入频率：50/60 ±5Hz
交流输入 - 输入功率因数：≥0.99
交流输入 - 输入过压保护：490±10VAC
交流输入 - 输入欠压保护：270±10VAC
直流输出 - 额定输出功率：20kW
直流输出 - 输出电压范围：20-200VDC
直流输出 - 输出电流范围：0.5~200A
直流输出 - 恒功率区间：当输出电压为100-200VDC时，恒定 20kW 输出
直流输出 - 峰值效率：≥96%
直流输出 - 软启动时间：3-8S
直流输出 - 短路保护：自回退保护
直流输出 - 电压调节精度：≤±0.5%
直流输出 - 总谐波失真（THD）：≤5%
直流输出 - 电流调节精度：≤±1%
直流输出 - 电流分配不平衡：≤±5%
工作环境 - 工作温度：-40℃ ~ +75℃
工作环境 - 相对湿度：≤95% 无冷凝
工作环境 - 海拔：≤2000m，超过2000m需降额
产品特性 - 冷却方式：风冷
产品特性 - 待机功耗：<10W
产品特性 - 通信协议：CAN（用于监控与控制的 CAN 总线）
产品特性 - 地址设置：数显屏、按键操作
产品特性 - 模块尺寸（不含手柄）：460 × 218 × 84 mm（长 × 宽 × 高）
产品特性 - 重量：≤20 kg
产品特性 - MTBF：500000 小时

生产中心
于 ISO9001 与 IATF16949 认证工厂生产。生产流程包含自动 SMT 贴装线、焊膏印刷与检测、波峰焊、保护涂覆、老化检测线等 50 多道工序，年产充电模块超 500,000 件。

测试中心
配备世界级 3m 半无响 EMC 腔体及完整测试系统，包括 Chroma 电加载、交流电源、高性能功率分析仪、温湿度箱和暂态抗扰度测试系统。测试能力覆盖辐射发射、辐射抗扰、浪涌、EFT、DIPs 及整机充电系统测试。

认证展示
公司与产品具备 ISO9001、IATF16949 及相关产品认证（CE、TUV 等），并有多国出口案例与参考。

Packaging & Shipping
提供标准包装信息与发货准备，产品按国际运输要求包装。

FAQ

• 模块的通信协议是什么？— CAN，CAN 总线波特率 125 kbps，CAN 电压等级 5 V。
• 模块是否支持灌封？— 支持，所有系列模块均支持灌封/胶封。
• 安装方式有哪些要求？— 模块可水平、侧立或倒置安装。倒置安装通常需前面板无手柄（可定制）。
• 质保期是多久？— 标准质保为收到货物起 12 个月。
• 是否提供售后服务？— 根据合同条款可提供线上及现场售后；项目可提供 24 小时响应方案。

特性 / 技术规格

• 型号：TH20F2010C8E-WT
• 额定输出功率：20 kW
• 输出电压范围：20–200 VDC
• 输出电流范围：0.5–200 A
• 恒功率区间：100–200 VDC @ 20 kW
• 峰值效率：≥96%
• 输入电压（额定）：380 VAC 三相；工作范围 274–487 VAC
• 输入频率：50/60 ±5 Hz
• 功率因数：≥0.99
• THD：≤5%
• 待机功耗：<10 W
• 工作温度：-40℃ 至 +75℃
• 冷却：风冷
• 尺寸（不含手柄）：460 × 218 × 84 mm（长 × 宽 × 高）
• 重量：≤20 kg
• 通信：CAN 总线
• MTBF：500,000 小时
