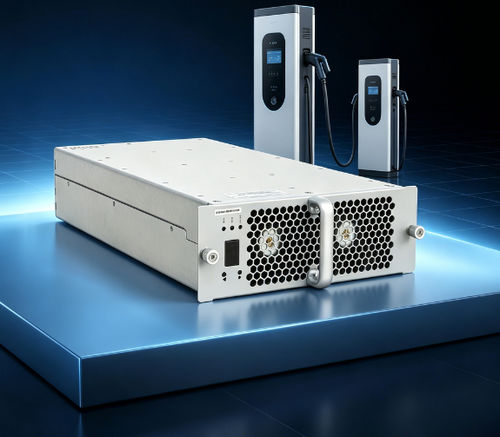

碳化硅供电模块 TH20T10025C7E-WT

ACDC

产品介绍
TH20T10025C7E-WT 是 Tonhe Technology 为移动电池柜开发的充电电源模块。该产品支持 AC 与 DC 双输入模式，可实现电网充电与电池对车充电的组合，并符合 State Grid 三统一模块的尺寸要求。

技术参数
型号：TH20T10025C7E-WT

交流输入
额定电压：380 VAC，三相（无中性线）。工作范围：274–487 VAC
输入频率：50/60 ±5 Hz
输入功率因数：≥0.99
输入过压保护：490 ±10 VAC
输入欠压保护：270 ±10 VAC

直流输出
额定输出功率：20 kW
输出电压范围：50–1000 VDC
输出电流范围：0.5–67 A
恒功率范围：300–1000 VDC 时恒定输出 20 kW

输出特性
峰值效率：≥96%
软启动时间：3–8 s
短路保护：自复位保护
电压调节精度：≤±0.5%
总谐波失真（THD）：≤5%
电流调节精度：≤±1%
电流分配不平衡：≤±5%

工作环境
工作温度：-40℃ 至 +75℃
相对湿度：≤95%（无冷凝）
海拔：≤2000 m（高于2000 m 降额）

产品特性
冷却方式：风冷
待机功耗：<10 W
通信协议：CAN
地址设置：数显与按键操作
模块尺寸（不含手柄）：460 × 218 × 84 mm（长 × 宽 × 高）
重量：≤13 kg
平均故障间隔（MTBF）：500,000 小时

生产与测试中心
Tonhe Technology 通过 ISO 9001 与 IATF 16949 认证。制造中心配备 2 条全自动 SMT 生产线、自动焊膏印刷与检测设备、波峰焊插件装配线、自动三防喷涂线、老化检测线及先进生产工艺。年产量超过 500,000 台充电模块，制造工序超过 50 道。

规格

• 型号：TH20T10025C7E-WT
• 品牌：Tonhe
• 海关编码：8504409999
• 交流输入电压：380 VAC 额定（工作 274–487 VAC）
• 交流输入频率：50/60 ±5 Hz
• 直流额定输出功率：20 kW
• 直流输出电压：50–1000 VDC
• 直流输出电流：0.5–67 A
• 峰值效率：≥96%
• 软启动：3–8 s
• 电压调节精度：≤±0.5%
• 工作温度：-40℃ 至 +75℃
• 湿度：≤95%（无冷凝）
• 尺寸：460 × 218 × 84 mm（长 × 宽 × 高）
• 重量：≤13 kg
• MTBF：500,000 小时
