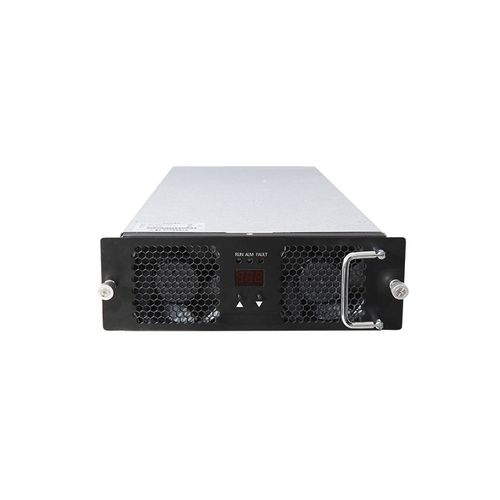

碳化硅供电模块 TH20GT7550C7-WT

BiDi ACDC

产品简介
TH20GT7550C7-WT是一款用于车网互动（V2G）应用的双向AC/DC充放电模块。额定输出功率20 kW，直流侧在500–750 VDC范围内支持恒功率充放电，支持三相四线交流输入（三相+PE）。模块采用智能风冷散热，并通过CAN总线与主控通信以实现参数设置与工作状态控制。

概述

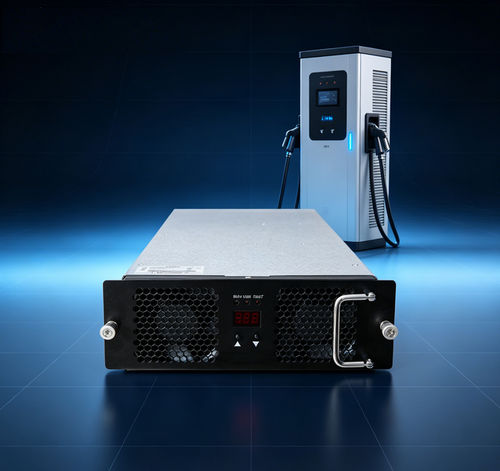

本模块适合集成于商用电动汽车充电桩和V2G充电站，在AC→DC和DC→AC两种模式下均具有高效率，具备精确的电压电流调节、数字地址设置与本地显示/按键操作，以及适用于并网运行的低待机功耗。

交流侧
电压范围：323 VAC – 456 VAC
频率：50/60 Hz
过压保护：>456 VAC
欠压保护：<323 VAC
AC→DC效率：≥95%

直流侧
额定输出功率：20 kW
电压工作范围：200–750 VDC
电流范围：1–40 A
恒功率范围：500–750 VDC
DC→AC效率：≥95%
电压调节精度：≤±0.5%
总谐波失真（THD）：≤5%
电流调节精度：≤1%

工作环境
工作温度：-30 °C至65 °C
相对湿度：≤95%（无凝露）
海拔：≤2000 m（超过2000 m需降额）

产品特性

• 冷却方式：风扇冷却（强制风冷）
• 待机功耗：<10 W
• 通信：CAN总线（典型波特率125 kbps；CAN电平5 V）
• 地址设置与显示：数字屏和按键操作
• 外形尺寸（D×W×H）：460 mm × 218 mm × 84 mm
• 重量：≤11 kg
• 平均无故障时间（MTBF）：500,000 小时
• 可按需提供灌封（potting）

生产与测试
在自动化SMT产线生产，包含最终组装、调试与老化验证。供应商配备EMC和抵抗瞬态干扰的实验室及电力测试设备，以按行业标准验证充电模块。

常见问答（与产品相关）

• 通信协议：CAN（典型波特率125 kbps；CAN电平5 V）。
• 灌封：如有需要，可提供potting/封装。
• 安装方向：可水平、立式或倒置安装；如需非标准安装或前面板改动，请与供应商联系定制。
• 质保：自收货之日起12个月标准质保。

技术规格

• 型号：TH20GT7550C7-WT
• 品牌：Tonhe
• 海关编码：850440
• 交流侧电压范围：323 VAC – 456 VAC
• 交流侧频率：50/60 Hz
• 交流侧过压保护：>456 VAC
• 交流侧欠压保护：<323 VAC
• AC→DC效率：≥95%
• 直流额定功率：20 kW
• 直流电压范围：200–750 VDC
• 直流电流范围：1–40 A
• 直流恒功率范围：500–750 VDC
• DC→AC效率：≥95%
• 电压调节精度：≤±0.5%
• THD：≤5%
• 电流调节精度：≤1%
• 工作温度：-30 °C至65 °C
• 相对湿度：≤95%（无凝露）
• 海拔：≤2000 m（超过2000 m需降额）
• 冷却：风扇冷却
• 待机功耗：<10 W
• 通信：CAN总线
• 显示/设置：数字屏与按键
• 尺寸（D×W×H）：460 mm × 218 mm × 84 mm
• 重量：≤11 kg
• MTBF：500,000 小时
