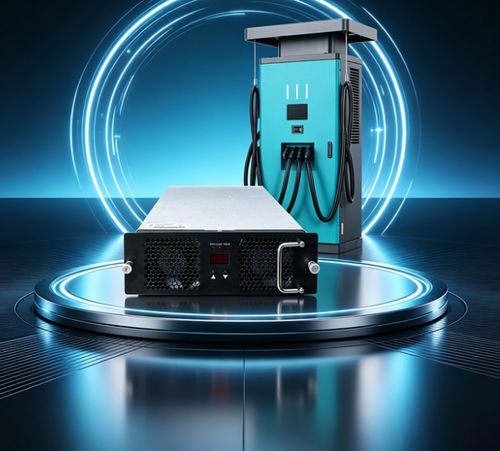

电动车EV充电模块 TH15DD7560C7-WT

直流

产品概要
TH15DD7560C7-WT 是 Tonhe 的双向 DC-DC 充放电模块，适用于基于直流母线的大功率电动汽车充电站以及配备 PCS 的微电网储能系统。该模块采用 Dual Active Full Bridge (DAB) 扩展拓扑，实现双向能量流、输入输出间高频电气隔离、宽电压范围和紧凑的功率密度。

产品介绍
TH15DD7560C7-WT 支持双向充放电，输入与输出之间具有高频隔离。适合集成到 EV 充电柜和微电网储能机架中，满足空间、隔离与双向控制需求。产品采用风冷散热，配备用于地址设置和参数配置的数字显示与按键操作。

主要特性

• 拓扑：Dual Active Full Bridge (DAB) 扩展结构
• 双向能量流：支持正向（高→低）和反向（低→高）功率传输
• 输入输出间高频电气隔离
• 高功率密度，风冷散热
• 数字屏显示与按键操作用于地址/设置
• 通信：CAN 协议（模块默认波特率 125 kbps）

其他产品信息
生产与质量控制包括自动化 SMT 生产线、焊膏印刷与检测、波峰焊、三防喷涂线、老化检测线及完整的质量保证流程。认证包括 ISO9001、IATF16949；模块与充电器具备 CE、TUV 等认证。标准保修：自收货之日起 12 个月。

参数 / 技术规格

• Model No.: TH15DD7560C7-WT
• Brand: Tonhe
• Internal Code / Reference: 850440
• 母线侧 — 电压范围：600VDC ~ 800VDC
• 母线侧 — 电流范围：0 ~ 25A
• 母线侧 — 额定电流：20A
• 母线侧 — 稳定电压精度：<±0.5% (600VDC–800VDC)
• 母线侧 — 稳定电流精度：≤±1%（输出负载：额定范围 20%–100%）
• 母线侧 — 负载调节：≤±0.5%
• 母线侧 — 启动过冲：≤±3%
• DC 侧 — 电压范围：200VDC ~ 750VDC
• DC 侧 — 电流范围：1 ~ 25A
• DC 侧 — 额定电流：20A
• DC 侧 — 稳定电压精度：<±0.5% (200VDC–750VDC)
• DC 侧 — 稳定电流精度：≤±1%（输出负载：额定范围 20%–100%）
• DC 侧 — 负载调节：≤±0.5%
• DC 侧 — 启动过冲：≤±3%
• 效率：≥95.5% @750VDC，50%–90% 负载电流（正反向模式）
• 工作温度：-30℃ ~ +65℃
• 相对湿度：≤95%（无结露）
• 海拔：≤2000 m（高于 2000 m 需降额）
• 冷却方式：风冷
• 通信协议：CAN（模块 CAN 波特率 125 kbps）
• 地址设置 / 人机界面：数字屏显示，按键操作
• 尺寸（D×W×H）：458 mm × 218 mm × 85 mm
• 重量：≤13 kg
• MTBF：500,000 小时
