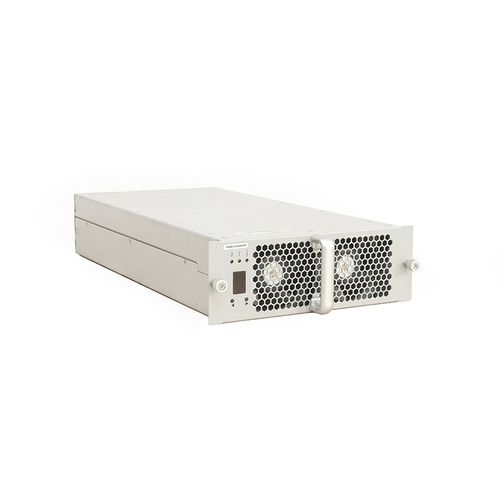

碳化硅供电模块 TH20F1210C8E-WT

ACDC

Product Introduction
TH20F1210C8E-WT是一款用于EV充电桩的20 kW AC/DC充电模块。支持260–520VAC宽输入范围的三相（3相+PE）输入，额定DC输出功率20 kW，在100–120 VDC区间实现恒功率输出。模块采用智能风冷，并通过CAN总线与主控器通信以实现参数设置与运行控制。

Product Advantages

• 宽输入电压范围：260–520 VAC
• 宽DC输出调节范围：20–120 V DC
• 恒功率工作：100–120 V DC时输出20 kW
• 高效率（文档中峰值≥94% / 参数表≥96%）
• 高功率因数：满载≥0.99
• 低谐波：半载以上THD≤5%
• 低待机功耗：<10 W
• 工作温度范围：-40 °C至+75 °C
• 并机数字控制，电流分配不平衡<±5%
• 智能风扇控制，根据设备温度、输出电压和电流调速
• 支持热插拔，便于快速安装
• 全面保护：输入过压/欠压/过流/缺相；输出过压/限流/反向电流保护；环境温度检测与保护；短路自恢复

Parametric Performance (selected key parameters)
型号：TH20F1210C8E-WT

AC输入：额定380 VAC（三相），工作范围274–487 VAC；输入频率50/60 ±5 Hz；功率因数≥0.99；输入过压保护≈490±10 VAC；输入欠压保护≈270±10 VAC。

DC输出：额定输出功率20 kW；输出电压范围20–120 V DC；输出电流范围0.5–200 A；100–120 V DC时恒定输出20 kW；峰值效率报告≥94% / ≥96%；软启动3–8 s；短路自恢复；电压调节精度≤±0.5%；电流调节精度≤±1%；THD≤5%；电流共享不平衡≤±5%。

Operating environment
工作温度：-40 °C至+75 °C；相对湿度≤95%且无凝结；海拔≤2000 m（高于2000 m需降额）。

Product features
冷却：风扇冷却（智能控制）；待机功耗<10 W；通信：CAN总线与主控监控通信；地址设置/UI：数显屏与按键操作；支持热插拔；机体尺寸（无手柄）：460 × 218 × 84 mm；重量≤20 kg；平均故障间隔时间MTBF≈500,000小时。

Technical specifications

• 型号：TH20F1210C8E-WT
• 额定DC输出功率：20 kW
• DC输出电压范围：20–120 V DC
• DC输出电流范围：0.5–200 A
• 恒功率工作：100–120 V DC时20 kW
• AC输入额定电压：380 VAC（三相）；工作274–487 VAC（支持260–520 VAC）
• 输入频率：50/60 ±5 Hz
• 功率因数（满载）：≥0.99
• THD（半载以上）：≤5%
• 效率：峰值 ≥94% / 参数表 ≥96%
• 待机功耗：<10 W
• 软启动：3–8 s
• 保护：输入 OVP/UVP/OCP/缺相；输出 OVP/限流/反向保护；环境温度检测；短路自恢复
• 冷却：风扇（智能控制）
• 通信：CAN总线
• 地址/UI：数显与按键
• 尺寸（无手柄）：460 × 218 × 84 mm
• 重量：≤20 kg
• 工作温度：-40 °C至+75 °C
• 湿度：≤95% 无凝结
• 海拔：≤2000 m（超出降额）
• MTBF：500,000小时
