数字供电模块 TH20F10025C7E-WT

ACDC

产品简介

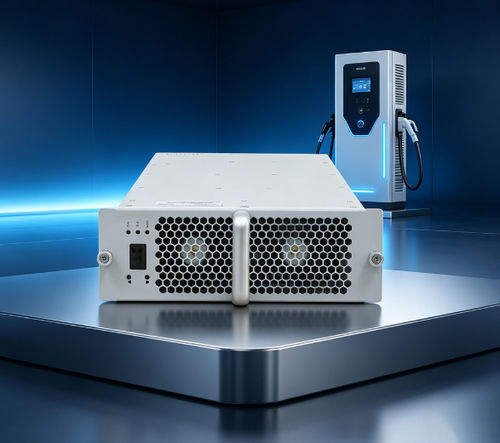

TH20F10025C7E-WT 是面向电动汽车充电桩的 AC/DC 充电模块。额定输出功率 20 kW，具有超宽恒功率输出范围（300–1000 VDC），支持 274 Vac~487 Vac 三相市电输入。模块采用智能风冷散热，并通过 CAN 总线与主控监测器通信以设置充电参数并控制工作状态。

产品优势

• 宽恒功率输出范围：300–1000 VDC
• 超低待机功耗：<10 W
• 低总谐波失真（THD）：≤5%
• 超宽工作温度：-40℃ 至 +75℃
• 高转换效率峰值：≥96%

参数性能
AC 输入：
- 额定电压：380 Vac，三相（无中性线）；工作范围 274–487 Vac
- 频率：50 ±5 Hz
- 输入功率因数：≥0.99
- 输入过压保护：490 ±10 Vac
- 输入欠压保护：270 ±10 Vac

DC 输出：
- 额定输出功率：20 kW
- 输出电压范围：50–1000 VDC
- 输出电流范围：0.5–67 A
- 恒功率范围：当输出电压为 300–1000 VDC 时，保持 20 kW 恒功率输出
- 峰值效率：≥96%
- 软启动时间：3–8 s
- 短路保护：自动回退/自恢复保护
- 电压调节精度：≤±0.5%
- THD：≤5%
- 电流调节精度：≤±1%
- 电流均流不平衡：≤±5%

运行环境
- 工作温度：-40℃ ~ +75℃
- 相对湿度：≤95%（无结露）
- 海拔：≤2000 m（超过 2000 m 时需降额）

产品特性
- 散热方式：风扇冷却（智能控制）
- 待机功耗：<10 W
- 通信协议：CAN（常用波特率 125 kbps，电平 5 V）
- 地址/参数设置：数字显示与按键操作
- 模块尺寸：460 × 218 × 84 mm（长×宽×高）
- 重量：≤13 kg
- 平均无故障时间（MTBF）：500,000 小时

附加技术说明
- 输出特性：在 300–1000 VDC 输出电压范围内保持 20 kW 恒功率输出
- 输出电流 0.5–67 A，可满足不同车辆需求
- 保护与功能：软启动 3–8 s；电压/电流精确调节；短路自恢复保护

制造与检测能力
TonHe Technology 具有 ISO9001 与 IATF16949 认证。生产线包括自动 SMT、锡膏印刷与检测、波峰焊、保护涂覆、老化检测线等完整配套设施。年产充电模块超过 500,000 台，生产工序超过 50 道。

测试中心
测试能力包含 CNAS 认证的 EMC 实验室（半消声 3m 室）、Chroma 直流负载、交流电源、Yokogawa WT1800 功率分析仪、环境试验箱（温湿度）、AXOS8 瞬态抗扰度测试系统等先进设备。

常见问答 / 实务细节

• 通信协议：CAN；常用波特率 125 kbps；CAN 电平 5 V。
• 灌胶：本系列模块支持灌胶封装。
• 安装方式：可水平、侧立或倒置安装；倒置安装可能需定制无把手前面板。
• 定制化：支持 OEM/ODM；铭牌可标注公司名、LOGO 与型号；外观颜色与形状可定制。
• 质保：标准保修期为自收货之日起 12 个月。

技术规格

• 型号：TH20F10025C7E-WT
• 品牌：TonHe
• 额定输出功率：20 kW
• 输出电压范围：50–1000 VDC（恒功率 300–1000 VDC）
• 输出电流范围：0.5–67 A
• 峰值效率：≥96%
• 待机功耗：<10 W
• THD：≤5%
• 工作温度：-40℃ 至 +75℃
• 散热：风扇冷却
• 通信：CAN
• 尺寸（长×宽×高）：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000 小时
