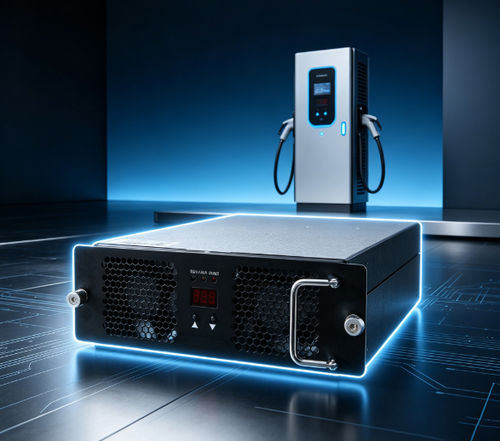

数字供电模块 TH20GT7550C7-WT

直流交流

产品简介
TH20GT7550C7-WT 为 Tonhe 面向 V2G（车网互动）应用开发的双向 AC/DC 充放电功率模块。模块采用智能空气冷却（风扇冷却），支持三相四线制交流输入（线电压），额定输出功率 20 kW。直流侧恒功率工作区间为 500–750 VDC（充放电）。模块通过 CAN 总线与上位监控进行参数配置与运行状态控制。

AC & DC 规格（概要）
交流侧
电压范围：323 VAC–456 VAC（三相四线）
频率：50/60 Hz
过压保护：>456 VAC
欠压保护：<323 VAC
效率（AC → DC）：≥95%

直流侧
额定输出功率：20 kW
电压范围：200–750 VDC
电流范围：1–40 A
恒功率范围：500–750 VDC
效率（DC → AC）：≥95%
电压调节精度：≤±0.5%
总谐波失真（THD）：≤5%
电流调节精度：≤1%

工作环境
工作温度：-30℃ 至 65℃
相对湿度：≤95%（无凝露）
海拔：≤2000 m（超过 2000 m 需降额）

产品特性

• 冷却方式：风扇冷却（空气冷却）
• 待机功耗：<10 W
• 通信协议：CAN（CAN 总线）
• 地址/参数设置：数字显示与按键操作
• 尺寸：460 mm × 218 mm × 84 mm（深 × 宽 × 高）
• 重量：≤11 kg
• MTBF：500,000 小时

型号 / 品牌 / 代码

• 型号：TH20GT7550C7-WT
• 品牌：Tonhe
• 产品代码：850440

生产与测试
采用 SMT 及自动化装配线生产，配备锡膏检测、波峰焊、喷涂、老化测试线及完整质保流程。Tonhe 拥有 ISO9001 与 IATF16949 认证。测试中心配备半消声 EMC 试验室、电能分析仪、温湿度试验箱及瞬变抗扰度试验系统等设备。产品具备 CE/TUV 等相关认证。

包装与运输（概要）
小批量订单常用快递（FedEx、DHL、UPS）；大批量以集装箱海运或空运。批量订单交期依据数量与定制需求而定。

常见技术问题

• 通信协议是什么？CAN，总线速率典型为 125 kb/s，CAN 电压等级 5 V。
• 是否支持灌胶/封装？是，系列模块可按需支持灌胶。
• 安装方式有哪些？可水平、侧置或倒置安装；倒置安装可能需前面板定制。
• 交期多久？样品可能有现货；批量生产交期随数量而定（示例：大批/定制订单约 35 天）。
• 付款条件？标准出厂条件，长期合作可协商条款。
• 保修期？标准自收货起 12 个月保修。

特性 / 技术规格

• 型号：TH20GT7550C7-WT
• 品牌：Tonhe
• 产品编码：850440
• 直流额定功率：20 kW
• 交流输入：323 VAC–456 VAC，50/60 Hz（三相四线）
• 直流电压范围：200–750 VDC
• 直流电流范围：1–40 A
• 直流恒功率范围：500–750 VDC
• 效率：≥95%（AC→DC 与 DC→AC）
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤1%
• 冷却：风扇冷却
• 待机功耗：<10 W
• 通信：CAN（125 kb/s，5 V）
• 接口：数字显示与按键
• 尺寸：460 × 218 × 84 mm
• 重量：≤11 kg
• MTBF：500,000 小时
• 工作温度：-30℃ 至 65℃
• 湿度：≤95%（无凝露）
• 海拔：≤2000 m（超过需降额）
