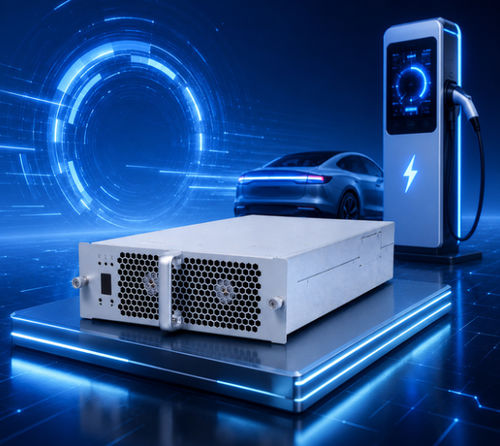

碳化硅供电模块 TH20F10025C7E-WT

ACDC

产品介绍
TH20F10025C7E-WT 是一款针对电动汽车（EV）充电站开发的 AC/DC 充电模块。其额定输出功率为 20 kW，具有高功率密度、超宽定功率范围和超宽输出电压范围，交流侧支持三相四线输入 274Vac–487Vac。模块采用智能风冷散热，并通过 CAN 总线与主控通信以设置参数和控制模块工作状态。

产品优势

• 输出定功率范围宽：300–1000 VDC
• 超低待机功耗：<10 W
• 总谐波畸变低：≤5%
• 超宽工作温度：-40℃ 至 +75℃
• 高转换效率：峰值效率 ≥96%

参数性能（关键项）
交流输入 - 输入电压：额定 380Vac，三相（无中线），工作范围 274–487Vac
交流输入 - 输入频率：50±5Hz
交流输入 - 输入功率因数：≥0.99
交流输入 - 过电压保护：490±10Vac
交流输入 - 欠电压保护：270±10Vac

直流输出 - 额定输出功率：20 kW
直流输出 - 输出电压范围：50–1000 Vdc
直流输出 - 输出电流范围：0.5–67 A
直流输出 - 输出定功率范围：输出电压为 300–1000 Vdc 时可恒定输出 20 kW
直流输出 - 峰值效率：≥96%
直流输出 - 软启动时间：3–8 s
直流输出 - 短路保护：自回退保护
直流输出 - 电压调节精度：≤±0.5%
直流输出 - THD：≤5%
直流输出 - 电流调节精度：≤±1%
直流输出 - 电流分配不平衡：≤±5%

产品特性

• 冷却方式：风冷
• 待机功耗：<10 W
• 通信协议：CAN
• 地址设置：数字屏显示、按键操作
• 模块尺寸：460 × 218 × 84 mm（长 × 宽 × 高）
• 重量：≤13 kg
• 平均故障间隔时间（MTBF）：500,000 小时

生产中心
TonHe Technology 已通过 ISO9001 和 IATF16949 汽车质量管理体系认证。制造中心包括全自动 SMT 贴片线、自动印刷与检测、插件波峰焊装配线、自动三防喷涂线及老化检测线，支持大批量年产和汽车级制造工艺。

测试中心
配备一流的 EMC 实验室及多种测试设备用于辐射发射与抗扰度、以及电源/充电器测试。测试设施包括半消声 3m EMC 室、Chroma 电负载与交流电源、高性能功率分析仪、气候/温湿度试验箱和暂态抗扰度测试系统。

包装与运输
包装与运输按产品资料执行；小批量订单可走快递，大批量订单可按需海运或空运（集装箱）。

常见问题（产品相关）

• 通信协议：CAN，CAN 波特率 125 kbps，CAN 电压等级 5 V。
• 灌封：全系列模块支持灌封/胶填充。
• 安装方式：模块可水平、侧立或倒装安装；倒装可能需使用无把手的前面板。
• 交货周期：样品常备；量产交期视数量与定制情况而定。
• 定制服务：支持 OEM/ODM（铭牌、LOGO、型号、颜色与外形可定制）。
• 保修：标准保修为收到货物起 12 个月。
• 售后服务：根据合同与条件提供在线与现场服务。
• 认证：参考 ISO9001、IATF16949、CE/TUV 等证书。

规格 / 技术参数

• 型号：TH20F10025C7E-WT
• 品牌：TonHe
• 交流输入电压：274–487Vac（额定 380Vac 三相）
• 交流输入频率：50±5Hz
• 输入功率因数：≥0.99
• 直流额定输出功率：20 kW
• 输出电压范围：50–1000 Vdc
• 输出电流范围：0.5–67 A
• 定功率范围：300–1000 Vdc 恒定 20 kW
• 峰值效率：≥96%
• 待机功耗：<10 W
• THD：≤5%
• 电压调节精度：≤±0.5%
• 电流调节精度：≤±1%
• 电流分配不平衡：≤±5%
• 冷却：风冷
• 通信：CAN
• 尺寸（长×宽×高）：460 × 218 × 84 mm
• 重量：≤13 kg
• 工作温度：-40℃ 至 +75℃
• 相对湿度：≤95%（无凝结）
• 海拔：≤2000 m（超过 2000 m 降额运行）
• MTBF：500,000 小时
