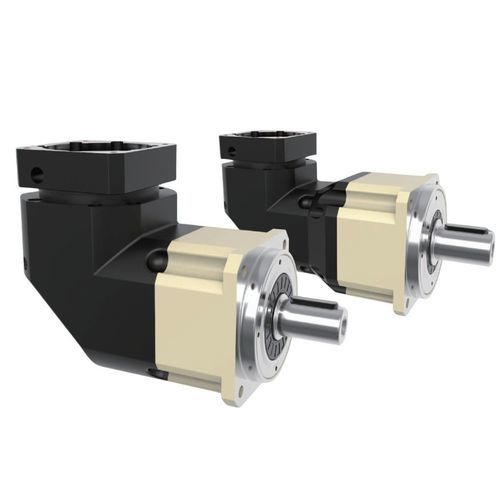

行星伺服减速机 MYAR series正交同轴垂直输出轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星
- 轴位置
- 同轴, 正交
- 机轴位置
- 实心轴, 垂直输出轴, 机器人法兰
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 20-50Nm, 500-1000Nm, 10-20Nm
- 安装类型
- 法兰安装, 爪式, 轴装式
- 构造特性
- 紧凑型, 法兰
- 层数
- 单级, 多级
- 性能
- 高精度, 间隙限定式, 精准, 高扭矩, 高刚性, 高性能, 高效率, 重载, 免维护, 静音, 高速, 零背隙, 高电容
- 应用
- 食品工业, 用于伺服电动机, 用于传动装置, 工业用途, 回转工作台, 用于机床, 用于医疗设备, 机器, 用于自动化设备, 用于机器人, 用于切割机, 用于食品机械, 重型应用, 用于包装机, 用于印刷机, 轴用
- 其他特性
- 高质量, 定制, 带基座, IP65
- 旋转速度
最多: 10,000 rpm
(62,831.8531 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 类
最多: 0 rad
最少: 0 rad
- 削减比率
最多: 200 unit
最少: 3 unit
- 重量
最多: 83 kg
(182.98 lb)最少: 0.9 kg
(1.98 lb)
产品介绍
概述
HONPINE MYAR 系列精密行星齿轮减速机为工业运动控制而设计，在精度、传动效率和可配置性之间实现平衡。提供七种机座规格（42–220 mm），单级传动比 3:1–20:1，多级可达 200:1。额定输出扭矩约 14–2,000 Nm。可选回差等级和较高传动效率适用于伺服、电气自动化、CNC、包装、输送、印刷以及 OEM 集成应用。防护等级 IP65，出厂润滑为合成润滑脂。
主要规格（节选）
典型应用
安装与维护
订购与选项
HONPINE MYAR 系列精密行星齿轮减速机为工业运动控制而设计，在精度、传动效率和可配置性之间实现平衡。提供七种机座规格（42–220 mm），单级传动比 3:1–20:1，多级可达 200:1。额定输出扭矩约 14–2,000 Nm。可选回差等级和较高传动效率适用于伺服、电气自动化、CNC、包装、输送、印刷以及 OEM 集成应用。防护等级 IP65，出厂润滑为合成润滑脂。
主要规格（节选）
- 机座规格：42、60、90、115、142、180、220 mm。
- 传动比：单级 3:1–20:1；多级最多可达 200:1（视配置而定）。
- 额定输出扭矩：约 14–2,000 Nm（根据型号和传动比）。
- 最大输出扭矩：可达约 额定的 3 倍（与机座相关）。
- 效率：单级可达 ≤95%；双级区间可达 ≤92%。
- 回差等级：P0（超精密）单级≤2 arcmin（适用时）；还可选 P1、P2。
- 输入转速示例：MYAR042/MYAR060 额定可达 5,000 rpm、最高可达 10,000 rpm；大尺寸机座的上限较低（详见数据表）。
- 工作温度：-10℃ 至 +90℃；防护等级 IP65；润滑：合成润滑脂。
典型应用
- 伺服驱动与运动控制
- 工业自动化与机器人
- CNC 机床
- 包装及印刷设备
- 输送与搬运系统
- OEM 集成解决方案
安装与维护
- 安装方向：支持任意安装方向。
- 噪声等级（n₁ = 3000 rpm）：随机座尺寸约 ≤61–74 dB。
- 代表性重量（1 级示例）：MYAR042 ≈0.9 kg … MYAR220 ≈83 kg；2 级配置更重。
- 扭转刚性及允许径向/轴向载荷随机座变化，选型时请参阅完整规格表。
- 参考使用寿命：约 20,000 小时（视工况而定）。
订购与选项
- 提供回差等级（P0/P1/P2）、段数和传动比的定制选项。
- 根据电机惯量、所需转矩和精度选择机座、段数与回差等级。
- 最终选型请参考完整的数据表，了解各型号的扭矩、惯性、载荷与转速限制。
