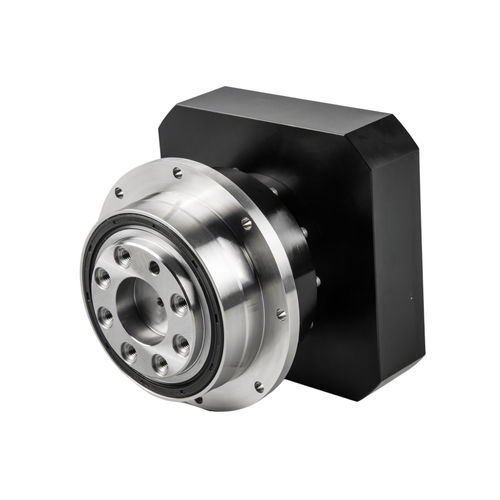

行星减速机 ND series

螺旋齿轮同轴实心轴

产品介绍 法兰输出行星齿轮减速器是一种精密传动装置，将行星齿轮传动系统与法兰输出结构相结合。其核心组件包括太阳齿轮、行星齿轮和内齿圈，通过单级或多级齿轮啮合实现动力传输。法兰作为关键连接组件，具有圆形设计，集成高精度轴承，提供增强的接触面积和稳定的安装支持。兼容伺服电机和步进电机等电源，该减速器广泛应用于CNC机床、工业机器人、自动化生产线和航空航天应用中的精密设备。 特点 - 配备高精度轴承的法兰输出：配备高精度轴承的法兰输出设计提供了扩大的接触面积、稳定的安装支持、增强的位置精度、优越的抗拉刚度和卓越的扭转强度。 - 全螺旋齿轮传动以提高效率：所有螺旋齿轮啮合确保优越的传动效率：单级高达97-98%，多级保持在90%以上。 - 高精度和低背隙：精密磨削技术与夹头夹紧机制相结合，将背隙最小化至≤1弧分（1/60°），满足伺服系统的严格定位精度要求。 - 增强刚性的整体设计：集成的行星架、内齿圈和太阳齿轮消除了二次铆接点，实现了无与伦比的结构完整性。 - 高负载能力：多齿啮合有效分配负载。通过渗碳/淬火齿轮和滚针轴承，减速器提供高达数千N·m的输出扭矩和出色的抗冲击性。 - 降噪和操作稳定性：专利的降噪架构和螺旋齿面滚动啮合将操作噪音降低至≤65 dB，同时确保无振动的平稳性。 - 耐用性和免维护操作：优质密封件和永久润滑技术即使在高温或颗粒污染的恶劣环境中也能将使用寿命延长至超过20,000小时。 规格 - 最大加速扭矩：额定输出扭矩的1.8倍 - 紧急停止扭矩：额定输出扭矩的3倍 - 额定输入速度：高达5000 rpm（因型号而异） - 最大输入速度：高达10000 rpm（因型号而异） - 超精密背隙：≤1弧分（单段），≤3弧分（双段） - 精密背隙：≤3弧分（单段），≤5弧分（双段） - 标准背隙：≤5弧分（单段），≤7弧分（双段） - 扭转刚度：高达1421 Nm/弧分（因型号而异） - 最大径向力：高达58000 N（因型号而异） - 最大轴向力：高达59000 N（因型号而异） - 倾斜力矩：高达8500 Nm（因型号而异） - 使用寿命：20000小时（连续操作10000小时） - 效率：≥97%（单段），≥94%（双段） - 重量：从0.7 kg到124.5 kg（因型号而异） - 工作温度：-30℃到90℃ - 润滑：合成润滑脂 - 防护等级：IP65 - 安装位置：任意方向 - 噪音水平：≤73 dB(A)（因型号和速度而异）
