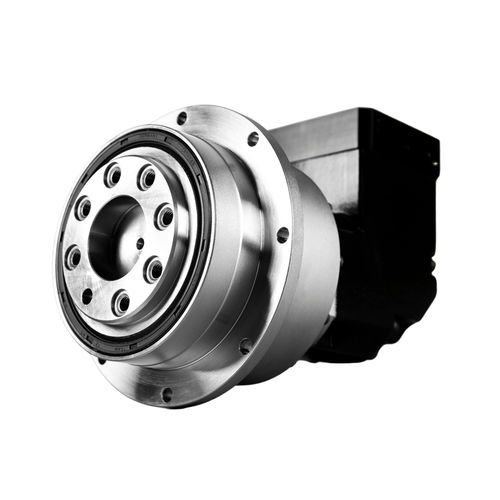

斜齿斜轴齿轮箱 NDVR series

正交90°法兰

介绍 直角高负载能力行星齿轮箱是一种行星齿轮传动系统，输入轴和输出轴之间呈垂直90度布局，均位于同一平面上。输出端配有法兰板。通过多级齿轮啮合实现动力传输和速度降低。其小巧且节省空间的设计使其非常适合空间受限或需要垂直输入输出方向的一般工业应用，特别适用于需要高抗倾覆力矩的机床。 特点 - 法兰板输出：输出端设计为平坦的法兰板，以确保安全安装。 - 90度输入输出配置：垂直轴布置优化了空间利用率并重新定向输出扭矩。 - 高效螺旋和锥齿轮：结合使用螺旋齿轮和集成的锥齿轮组，在多级传动中保持超过90%的效率。 - 高精度和低背隙：精密磨削齿轮和夹头式锁定机制将背隙最小化至≤2弧分（1/30°），确保符合伺服系统定位精度要求。 - 出色的负载能力：多齿啮合均匀分配负载。渗碳淬火齿轮与滚针轴承配合使用，能够实现高达数千Nm的输出扭矩和优越的抗冲击性。 - 低噪音和稳定运行：专利降噪技术和螺旋齿滚动啮合设计降低了运行噪音，同时确保平稳无振动的性能。 - 长寿命和免维护设计：高品质密封和永久润滑确保齿轮寿命超过20,000小时，即使在高温或粉尘暴露的恶劣环境中。 规格 - 额定输出扭矩：Nm - 段号：单段，双段 - 比率：4, 5, 7, 8, 10, 14, 16, 20, 25, 35, 40, 50, 60, 70, 80, 90, 100, 140, 160, 200 - 最大加速扭矩：额定输出扭矩的1.8倍 - 紧急停止扭矩：额定输出扭矩的3倍 - 额定输入速度：最高5000 rpm - 最大输入速度：最高10000 rpm - 超精密背隙：≤2弧分 - 精密背隙：≤4弧分 - 标准背隙：≤6弧分 - 扭转刚度：Nm/弧分 - 最大径向力：N - 最大轴向力：N - 倾斜力矩：Nm - 使用寿命：20000小时（连续运行10000小时） - 效率：≥95%（单级），≥92%（双级） - 重量：kg - 工作温度：-10℃-90℃ - 润滑：合成润滑脂 - 防护等级：IP65 - 安装位置：任意方向 - 噪音水平：≤74 dB(A) 标签：精密行星齿轮箱，高精度行星齿轮箱，微型行星齿轮箱，迷你行星齿轮箱，小型行星齿轮箱，直角行星齿轮箱，紧凑型行星齿轮箱，紧凑型行星减速器，紧凑型行星齿轮，小型行星齿轮组，小型行星齿轮电机，小型行星齿轮箱供应商 技术规格 / 特点： - 垂直90度输入/输出轴布局 - 法兰板输出以确保安全安装 - 多级齿轮啮合用于动力传输和速度降低 - 螺旋和锥齿轮组，效率>90% - 背隙≤2弧分（超精密），≤4弧分（精密），≤6弧分（标准） - 输出扭矩：高达数千Nm - 使用寿命：>20,000小时 - 防护等级：IP65 - 工作温度：-10℃至90℃ - 润滑：合成润滑脂 - 安装：任意方向 - 噪音水平：≤74 dB(A)
