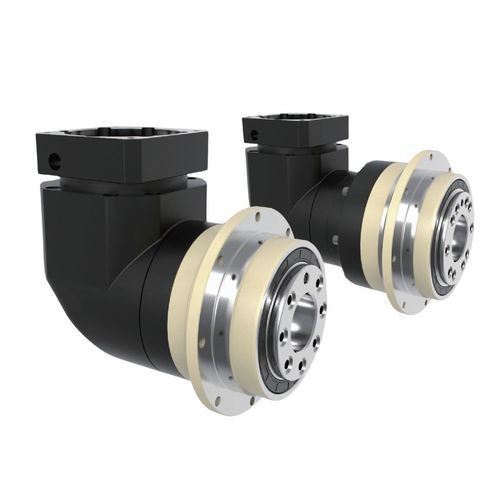

行星减速机 MYDR series同轴正交平行轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星
- 轴位置
- 同轴, 正交, 平行轴
- 机轴位置
- 空心轴, 实心轴, 花键轴, 小齿轮轴, 垂直输出轴, 机器人法兰, 多轴
- 扭矩
- 200-500Nm, 100-200Nm, 20-50Nm, 50-100Nm, 500-1000Nm, 1-2kNm
- 安装类型
- 法兰安装, 轴装式, 爪式
- 构造特性
- 紧凑型, 法兰, 中空
- 层数
- 单级, 双级
- 性能
- 高性能, 精准, 高效率, 静音, 高扭矩, 间隙限定式, 无反向间隙, 重载, 高刚性, 免维护, 大功率, 高电容, 高速
- 应用
- 用于搬运设备, 风力发电机组定向, 车轮和履带传动, 用于注压机, 架空索道应用, 用于包装机, 化工, 粉碎应用, 充气机用, 用于推车, 用于造纸机, 澄清罐, 回转工作台, 辊压机用, 用于折弯和矫直机器, 用于冶金产业, 链条和皮带传动, 用于伺服电动机, 工业用途, 用于严苛环境, 油桶, 挖掘机用, 用于医疗设备, 用于印刷机, 用于可逆式热轧机, 用于发电, 用于自动扶梯, 用于冷却塔, 用于机床, 泵用, 车用, 用于车床, 水力碎浆机用, 用于自动化设备, 刀具, 海洋应用, 用于机动连接, 用于旋转操控, 用于电动机, 橡胶工业, 用于天线, 用于粉碎机, 机器, 食品工业, 连续运行, 用于电梯, 用于卷盘, 矿用, 离心机, 用于搅拌机, 用于辊磨机, 用于搅拌器, 用于传送带, 用于输送机, 用于机器人, 驱动, 型材, 石油化工, 用于风力涡轮机, 用于远程通信设备, 大型太阳伞, 用于立辊轧机, 提升应用, 用于造纸业, 用于纺织品, 水泥工业, 重型应用, 用于制糖工业, 直流电动机, 航空应用, 门用, 用于切割机, 用于轮子, 用于塑料加工业, 药品, 用于作动器, 用于起重机, 用于绞车, 用于坐标测量仪, 用于大型设备, 拉丝机, 用于大型太阳能保护屏, 用于挤压机, 齿轮-齿条传动装置, 用于食品机械, 用于粉碎, 用于采矿设备, 用于汽车, 用于变速器, 用于高度调整, 用于污水处理厂, 用于箕斗型升降机, 用于提升系统, 用于焊接机器, 用于AGV
- 其他特性
- 机械传动式, 高质量, 定制, 带马达适配器, 立式, IP65
- 旋转速度
最多: 10,000 rpm
(62,831.8531 rad.min-1)最少: 2,000 rpm
(12,566.3706 rad.min-1)- 类
最多: 0 rad
最少: 0 rad
- 削减比率
最多: 200 unit
最少: 4 unit
- 重量
最多: 85.9 kg
(189.38 lb)最少: 1.1 kg
(2.43 lb)
产品介绍
简介
HONPINE MYDR 系列精密行星减速器采用高刚性法兰输出设计，结合宽范围减速比、高扭矩承载能力与可靠的传动性能，适用于工业运动控制系统。系列包含七种机架尺寸（47 mm 至 255 mm），减速比覆盖 4:1 至 200:1，额定输出扭矩约为 14 Nm 至 2,000 Nm。背隙等级包括在适用单级配置下 ≤2 arcmin（P0）及在指定两级配置下 ≤4 arcmin。
主要特性
型号选择 / 可用系列
系列：MYDR（MYDR047、MYDR064、MYDR090、MYDR110、MYDR140、MYDR200、MYDR255）。减速比与级数可覆盖 4 至 200（具体可用比值取决于级数与型号）。
规格（表格行；列以 " | " 分隔）
规格 | 单位 | 级数 | 传动比¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
额定输出扭矩 T₂N | Nm | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
（两级/多级示例） | | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | - | -
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | -
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
最大输出扭矩 T₂B | Nm | — | 4~200 | 额定输出扭矩的 3 倍（视配置而定）
额定输入转速 n₁ | rpm | — | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
最大输入转速 n₁B | rpm | — | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
超精密背隙（P0） | arcmin | 1 / 2 | 4~20 | 单级 ≤2 arcmin；双级 ≤4 arcmin（视配置）
精密背隙（P1） | arcmin | 1 / 2 | 4~20 | ≤4〜≤7 arcmin（视等级与型号）
标准背隙（P2） | arcmin | 1 / 2 | 4~20 | ≤6〜≤9 arcmin（视等级与型号）
扭转刚性 | | 12 | 4~200 | 7、13、31、82、151、440、1,006（随机架尺寸变化）
最大弯矩 M₂KB² | Nm | 12 | 4~200 | 42.5、125、235、430、1,300、3,064、5,900（随尺寸）
允许径向载荷 F₂rB² | N | 12 | 4~200 | 1,080、2,110、2,310、4,800、6,200、5,450、10,600（随尺寸）
使用寿命（目安） | hr | 12 | 4~200 | 20,000*（典型值，在额定条件下）
效率 η | % | 1 / 2 | 4~20 | 单级 ≥95%；多级 ≥92%（视配置）
重量 | kg | 1 / 4~20 | 单级示例：1.1 / 2.1 / 5.9 / 10.5 / 21.9 / 50.9 / 85.4（MYDR047→MYDR255）
工作温度 | ℃ | — | 4~200 | -10℃ ~ +90℃
润滑 | | 12 | 4~200 | 合成润滑脂（出厂润滑）
防护等级 | | 12 | 4~200 | IP65
安装方向 | | 12 | 4~200 | 支持多种安装方向（详见技术手册）
噪声等级（n₁ = 3000 rpm） | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74（随型号变化）
技术要点 / 应用
HONPINE MYDR 系列精密行星减速器采用高刚性法兰输出设计，结合宽范围减速比、高扭矩承载能力与可靠的传动性能，适用于工业运动控制系统。系列包含七种机架尺寸（47 mm 至 255 mm），减速比覆盖 4:1 至 200:1，额定输出扭矩约为 14 Nm 至 2,000 Nm。背隙等级包括在适用单级配置下 ≤2 arcmin（P0）及在指定两级配置下 ≤4 arcmin。
主要特性
- 高刚性法兰输出，便于直接安装
- 宽范围减速比：4:1 至 200:1（单级/多级）
- 七种尺寸：MYDR047、MYDR064、MYDR090、MYDR110、MYDR140、MYDR200、MYDR255
- 额定输出扭矩：约 14 Nm 至 2,000 Nm（视型号与传动比而定）
- 背隙等级：超精密（P0）≤2 arcmin；精密（P1）；标准（P2）
- 高效率：单级 ≥95%；多级 ≥92%
- 合成润滑脂，防护等级 IP65
- 工作温度范围：-10℃ 至 +90℃
型号选择 / 可用系列
系列：MYDR（MYDR047、MYDR064、MYDR090、MYDR110、MYDR140、MYDR200、MYDR255）。减速比与级数可覆盖 4 至 200（具体可用比值取决于级数与型号）。
规格（表格行；列以 " | " 分隔）
规格 | 单位 | 级数 | 传动比¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
额定输出扭矩 T₂N | Nm | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
（两级/多级示例） | | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | - | -
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | -
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
最大输出扭矩 T₂B | Nm | — | 4~200 | 额定输出扭矩的 3 倍（视配置而定）
额定输入转速 n₁ | rpm | — | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
最大输入转速 n₁B | rpm | — | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
超精密背隙（P0） | arcmin | 1 / 2 | 4~20 | 单级 ≤2 arcmin；双级 ≤4 arcmin（视配置）
精密背隙（P1） | arcmin | 1 / 2 | 4~20 | ≤4〜≤7 arcmin（视等级与型号）
标准背隙（P2） | arcmin | 1 / 2 | 4~20 | ≤6〜≤9 arcmin（视等级与型号）
扭转刚性 | | 12 | 4~200 | 7、13、31、82、151、440、1,006（随机架尺寸变化）
最大弯矩 M₂KB² | Nm | 12 | 4~200 | 42.5、125、235、430、1,300、3,064、5,900（随尺寸）
允许径向载荷 F₂rB² | N | 12 | 4~200 | 1,080、2,110、2,310、4,800、6,200、5,450、10,600（随尺寸）
使用寿命（目安） | hr | 12 | 4~200 | 20,000*（典型值，在额定条件下）
效率 η | % | 1 / 2 | 4~20 | 单级 ≥95%；多级 ≥92%（视配置）
重量 | kg | 1 / 4~20 | 单级示例：1.1 / 2.1 / 5.9 / 10.5 / 21.9 / 50.9 / 85.4（MYDR047→MYDR255）
工作温度 | ℃ | — | 4~200 | -10℃ ~ +90℃
润滑 | | 12 | 4~200 | 合成润滑脂（出厂润滑）
防护等级 | | 12 | 4~200 | IP65
安装方向 | | 12 | 4~200 | 支持多种安装方向（详见技术手册）
噪声等级（n₁ = 3000 rpm） | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74（随型号变化）
技术要点 / 应用
- 典型应用：工业自动化、包装机械、装配系统、输送设备及要求高扭矩的 OEM 系统
- 多种背隙等级以满足不同定位精度需求
- 根据额定扭矩、转速和负载选择合适机型与级数
- 需最终确认选型与保养计划时，请参阅技术资料
