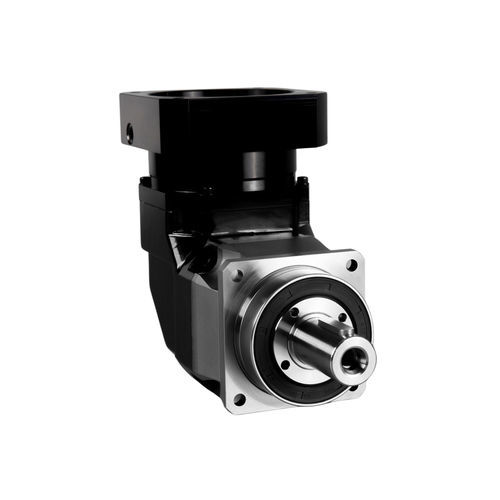

斜齿斜轴齿轮箱 NFR series

正交90°低角间隙

产品介绍 直角高负载能力行星齿轮箱是一种行星齿轮传动系统，输入轴和输出轴之间呈垂直90度布局，均位于同一平面上。输出端采用高负载锥形滚子轴承加固，使其能够承受更大的径向力和倾覆力矩。通过多级齿轮啮合实现动力传输和减速。其紧凑且节省空间的设计使其非常适合空间受限或需要垂直输入输出方向的一般工业应用，特别适用于要求高抗倾覆力矩的机床。 - 高负载锥形滚子轴承：输出端采用高负载锥形滚子轴承，以承受更高的径向力和倾覆力矩。 - 90度输入输出配置：垂直轴布置优化了空间利用并重新定向输出扭矩。 - 高效螺旋和锥齿轮：结合使用螺旋齿轮和集成锥齿轮组，在多级传动中保持超过90%的效率。 - 高精度和低背隙：精密磨削齿轮和夹头式锁定机制将背隙最小化至≤2弧分（1/30度），满足伺服系统严格的定位精度要求。 - 优异的负载能力：多齿啮合均匀分配负载。渗碳淬火齿轮与滚针轴承配合使用，输出扭矩可达数千Nm，具有优越的抗冲击能力。 - 低噪音和稳定运行：专利降噪技术和螺旋齿滚动啮合设计降低了运行噪音，同时确保平稳无振动的性能。 - 耐用性和免维护设计：高等级密封和永久润滑技术确保齿轮寿命超过20,000小时，即使在高温或粉尘暴露的恶劣环境中也能使用。 规格 - 额定输出扭矩：Nm - 最大加速扭矩：额定输出扭矩的1.8倍 - 紧急停止扭矩：额定输出扭矩的3倍 - 额定输入速度：最高4000 rpm（因型号而异） - 最大输入速度：最高8000 rpm（因型号而异） - 背隙：低至≤2弧分（高精度）、≤4弧分（精度）、≤6弧分（标准） - 刚度：最高580 Nm/弧分 - 最大径向力：最高58,000 N - 最大轴向力：最高59,000 N - 倾覆力矩：最高8,500 Nm - 使用寿命：20,000小时（连续运行10,000小时） - 效率：≥95%（单级）、≥92%（双级） - 重量：最高125.3 kg（因型号而异） - 工作温度：-10°C至90°C - 润滑：合成润滑脂 - 防护等级：IP65 - 安装位置：任意方向 - 噪音水平：≤75 dB(A)（3000 rpm，无负载）
