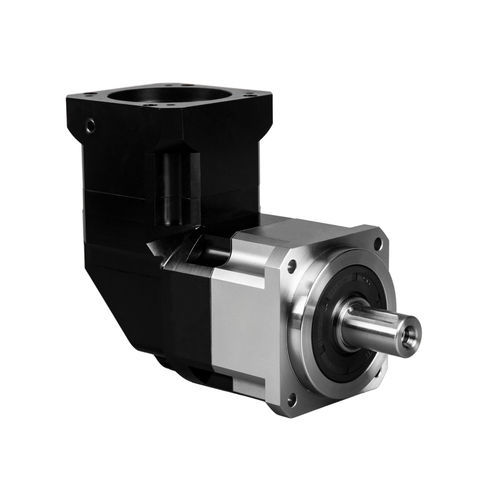

螺旋锥齿轮斜轴齿轮箱 NBR series

正交90°法兰

产品介绍 直角方形外壳输出法兰行星减速器是一种行星齿轮传动装置，具有输入轴和输出轴之间的垂直90度布局，两个轴位于同一平面上。该减速器以其方形外壳和方形输出法兰为特征，通过多级齿轮啮合实现动力传输和速度降低。它提供了紧凑的结构和节省空间的优势，使其特别适合需要空间限制合规或垂直输入输出方向布置的一般工业应用。 - 方形外壳和输出法兰：减速器外壳和输出法兰具有方形结构。螺钉从下向上固定，将装置固定到安装结构上。 - 90度输入输出方向：输入轴和输出轴以90度方向排列，节省空间并改变输出方向。 - 高效螺旋和锥齿轮：所有齿轮均采用螺旋齿，配有集成的锥齿轮组，确保高传输效率。多级传输保持超过90%的效率。 - 高精度和低背隙：精密齿轮磨削工艺和夹头式锁定机制将背隙最小化到2弧分以内（1/30度），满足伺服系统的严格定位精度要求。 - 高负载能力：多齿啮合设计均匀分配负载。结合渗碳淬火齿轮和滚针轴承，减速器提供高达数千Nm的输出扭矩和卓越的抗冲击性。 - 降噪和稳定性：专利降噪结构和螺旋齿面滚动啮合设计显著降低操作噪音，同时确保无振动的平稳操作。 - 耐用性和免维护设计：优质密封件和终身润滑技术延长齿轮使用寿命超过20,000小时。减速器能够承受包括高温和多尘环境在内的恶劣工作条件。 规格（表1） - 额定输出扭矩：根据型号高达1900 Nm - 背隙：低至≤2弧分（超精密） - 效率：高达≥95% - 防护等级：IP65 - 使用寿命：高达20,000小时 - 工作温度：-10℃至90℃ - 润滑：合成 - 安装：任意方向
