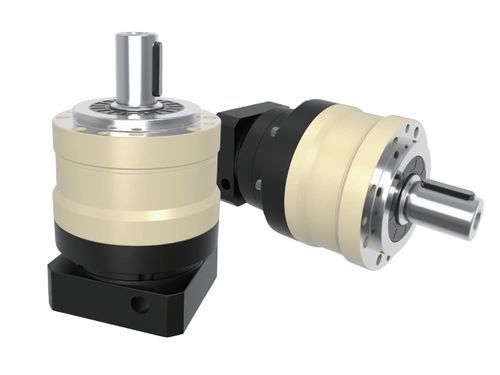

行星伺服减速机 MYB-E series同轴垂直输出轴空心轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星
- 轴位置
- 同轴
- 机轴位置
- 实心轴, 空心轴, 垂直输出轴, 机器人法兰
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 20-50Nm, 500-1000Nm, 1-2kNm
- 安装类型
- 法兰安装, 爪式, 轴装式
- 构造特性
- 紧凑型, 法兰
- 层数
- 单级, 双级
- 性能
- 高扭矩, 间隙限定式, 精准, 高精度, 高刚性, 高性能, 高效率, 免维护, 静音, 高速, 重载, 零背隙, 高电容
- 应用
- 用于伺服电动机, 药品, 回转工作台, 用于医疗设备, 轴用, 用于传动装置, 工业用途, 食品工业, 用于纺织品, 用于机床, 机器, 用于自动化设备, 用于机器, 车用, 重型应用, 用于机器人, 用于切割机, 航空应用
- 其他特性
- IP65
- 旋转速度
最少: 2,000 rpm
(12,566.3706 rad.min-1)最多: 10,000 rpm
(62,831.8531 rad.min-1)- 类
最少: 0 rad
最多: 0 rad
- 削减比率
最少: 3 unit
最多: 100 unit
- 重量
最少: 1.3 kg
(2.87 lb)最多: 60 kg
(132.28 lb)
产品介绍
简介
HONPINE MYB-E系列精密行星减速器为中大型工业设备设计，满足高扭矩能力、精确定位和持续运行需求。提供70–235 mm六种机架尺寸，传动比范围3:1至100:1，额定输出扭矩40 N·m至2000 N·m。结构具备高扭转刚度、抗冲击性及高效扭矩传递性能。
特性
适用领域
适用于伺服及运动控制系统，广泛用于包装机械、输送系统、木工设备、物料搬运及工业自动化场合，满足可靠且可重复的扭矩传递要求。
规格（表格摘录，按行列出）
规格 | 单位 | 级数 | 传动比¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
额定输出扭矩 T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
最大输出扭矩 T₂B | N·m | 12 | 3~100 | 额定输出扭矩的3倍（适用于所有机架）
额定输入转速 n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
最大输入转速 n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
回程间隙 | arcmin | 1/2 | 3~10 / 12~100 | 单级 ≤5 ; 双级 ≤7
扭转刚性 | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
允许径向载荷 F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
允许轴向载荷 F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
允许轴向载荷 F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
使用寿命 | hr | 12 | 3~100 | 20,000*（参考值）
效率 η | % | 1/2 | 3~10 / 12~100 | ≥97%（3~10） ; ≥94%（12~100）
重量 | kg | 1/2 | 3~10 / 12~100 | 详见机架/级别对应值
工作温度 | ℃ | 12 | 3~100 | -10℃ ~ +90℃
润滑 | | 12 | 3~100 | 合成润滑脂
防护等级 | | 12 | 3~100 | IP65
安装位置 | | 12 | 3~100 | 支持多方向安装
噪声等级（n₁ = 3000 rpm） | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
特性 / 技术规格
HONPINE MYB-E系列精密行星减速器为中大型工业设备设计，满足高扭矩能力、精确定位和持续运行需求。提供70–235 mm六种机架尺寸，传动比范围3:1至100:1，额定输出扭矩40 N·m至2000 N·m。结构具备高扭转刚度、抗冲击性及高效扭矩传递性能。
特性
- 回程间隙：单级 ≤5 arcmin；双级 ≤7 arcmin
- 高扭转刚性与抗冲击性
- 平稳运动与高精度定位，适配伺服系统
- 高效率：3–10:1 时 ≥97%；12–100:1 时 ≥94%
- 防护等级 IP65，合成润滑脂润滑
适用领域
适用于伺服及运动控制系统，广泛用于包装机械、输送系统、木工设备、物料搬运及工业自动化场合，满足可靠且可重复的扭矩传递要求。
规格（表格摘录，按行列出）
规格 | 单位 | 级数 | 传动比¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
额定输出扭矩 T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
最大输出扭矩 T₂B | N·m | 12 | 3~100 | 额定输出扭矩的3倍（适用于所有机架）
额定输入转速 n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
最大输入转速 n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
回程间隙 | arcmin | 1/2 | 3~10 / 12~100 | 单级 ≤5 ; 双级 ≤7
扭转刚性 | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
允许径向载荷 F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
允许轴向载荷 F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
允许轴向载荷 F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
使用寿命 | hr | 12 | 3~100 | 20,000*（参考值）
效率 η | % | 1/2 | 3~10 / 12~100 | ≥97%（3~10） ; ≥94%（12~100）
重量 | kg | 1/2 | 3~10 / 12~100 | 详见机架/级别对应值
工作温度 | ℃ | 12 | 3~100 | -10℃ ~ +90℃
润滑 | | 12 | 3~100 | 合成润滑脂
防护等级 | | 12 | 3~100 | IP65
安装位置 | | 12 | 3~100 | 支持多方向安装
噪声等级（n₁ = 3000 rpm） | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
特性 / 技术规格
- 系列：MYB-E
- 机架尺寸：70 / 90 / 120 / 155 / 205 / 235 mm
- 传动比：3:1 至 100:1
- 额定输出扭矩：40–2,000 N·m
- 最大输出扭矩：最高可达额定的3倍
- 回程间隙：单级 ≤5 arcmin；双级 ≤7 arcmin
- 高效率并兼容伺服系统
- 防护等级 IP65，合成润滑脂润滑
