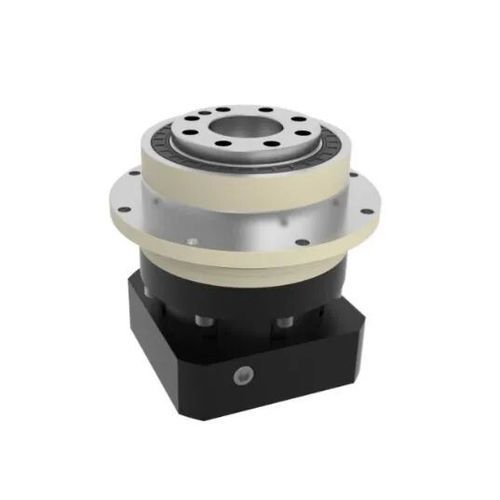

行星减速机 MYD series同轴平行轴空心轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星
- 轴位置
- 同轴, 平行轴
- 机轴位置
- 空心轴, 实心轴, 机器人法兰
- 扭矩
- 200-500Nm, 100-200Nm, 20-50Nm, 50-100Nm, 500-1000Nm, 1-2kNm
- 安装类型
- 法兰安装, 轴装式, 爪式
- 构造特性
- 法兰, 模块化, 中空, 微型
- 层数
- 单级, 双级
- 性能
- 高性能, 精准, 高效率, 无反向间隙, 静音, 高扭矩, 间隙限定式, 重载, 高刚性, 高电容, 免维护, 大功率, 高速
- 应用
- 用于风力涡轮机, 用于机器人, 用于传动装置, 用于伺服电动机, 工业用途, 粉碎应用, 用于车床, 用于液压涡轮, 用于卷盘, 用于发电机, 架空索道应用, 杨克烘缸, 橡胶工业, 用于自动扶梯, 用于自动化设备, 用于可逆式热轧机, 电缆和管道, 用于造纸机, 用于热力发动机, 用于履带式运输机械, 用于输送机, 用于大型设备, 用于搅拌机, 充气机用, 用于鼓风机, 用于电动机, 机器, 提升应用, 刀具, 大型太阳伞, 挖掘机用, 门用, 用于气体, 用于切割机, 用于冶金产业, 用于远程通信设备, 用于采矿设备, 拉丝机, 驱动, 用于机床, 用于变速器, 建筑物, 用于天线, 用于粉碎, 海洋应用, 矿用, 用于制糖工业, 用于坐标测量仪, 用于提升系统, 用于注压机, 化工, 用于严苛环境, 航空应用, 蝶形阀用, 直流电动机, 用于箕斗型升降机, 电子设备, 用于造纸业, 用于搬运设备, 用于起重机, 用于搅拌器, 步进式电机, 用于食品机械, 用于塑料加工业, 用于调节工作台高度, 泵用, 用于粉碎机, 水泥工业, 双头, 澄清罐, 食品工业, 重型应用, 用于绞车, 车用, 型材, 油桶, 用于家具水平校准, 用于激光应用, 药品, 用于立辊轧机, 用于折弯和矫直机器, 离心机, 用于轮胎制造, 用于挤压机, 用于大型太阳能保护屏, 用于作动器, 用于污水处理厂, 用于印刷机, 坐站两用工作台高度调节, 用于管道, 化学反应器用, 用于机动连接, 用于发电, 关节, 用于旋转托盘, 水力碎浆机用, 用于冷却塔, 用于纺织品, 用于AGV, 用于医疗设备, 石油化工, 用于输送带, 用于冷凝器, 用于传送带, 用于焊接机器, 车用, 用于传动轴, 辊压机用, 用于旋转操控, 用于包装机, 用于轮子, 用于辊磨机, 齿轮-齿条传动装置, 连续运行, 用于推车, 用于电梯
- 其他特性
- 机械传动式, 高质量, 定制, 带马达适配器, IP65
- 旋转速度
最多: 10,000 rpm
(62,831.8531 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 类
最多: 0 rad
最少: 0 rad
- 削减比率
最多: 100 unit
最少: 4 unit
- 重量
最多: 70.4 kg
(155.21 lb)最少: 0.7 kg
(1.54 lb)
产品介绍
简介
HONPINE MYD Series 精密行星减速器采用高刚性法兰输出设计，适用于对定位精度、高扭矩传递和长期可靠性有严格要求的运动控制场合。该系列提供47 mm至255 mm的七种机座尺寸，并拥有广泛的减速比，可用于工业机器人、数控机床、自动化生产线和激光加工设备等。
功能说明
超低背隙与高扭转刚性可实现优异的重复定位精度和平滑、精确的运动。单级（P0）背隙 ≤1 arcmin；两级（P0）≤3 arcmin。支持伺服电机和机器人关节的多种配置，额定输出扭矩14 Nm至2000 Nm，最大输出扭矩可达额定值的3倍。
规格摘要（关键数据）
型号与选型
MYD047–MYD255 覆盖完整的扭矩与减速比区间；有关各型号的扭转刚度、允许载荷、弯矩以及精确的速度/扭矩数据，请参阅产品页上的详细规格表。
应用
HONPINE MYD Series 精密行星减速器采用高刚性法兰输出设计，适用于对定位精度、高扭矩传递和长期可靠性有严格要求的运动控制场合。该系列提供47 mm至255 mm的七种机座尺寸，并拥有广泛的减速比，可用于工业机器人、数控机床、自动化生产线和激光加工设备等。
功能说明
超低背隙与高扭转刚性可实现优异的重复定位精度和平滑、精确的运动。单级（P0）背隙 ≤1 arcmin；两级（P0）≤3 arcmin。支持伺服电机和机器人关节的多种配置，额定输出扭矩14 Nm至2000 Nm，最大输出扭矩可达额定值的3倍。
规格摘要（关键数据）
- 系列：HONPINE MYD Series
- 机座尺寸：MYD047、MYD064、MYD090、MYD110、MYD140、MYD200、MYD255（47–255 mm）
- 减速比范围：4:1–100:1
- 额定输出扭矩：14 Nm–2000 Nm（根据型号）
- 最大输出扭矩：可达额定的3倍
- 额定输入转速：小型机座典型可达5000 rpm；大型机座较低
- 最大输入转速：小型机座可达约10000 rpm（型号相关）
- 背隙等级：P0 单级 ≤1 arcmin；两级 ≤3 arcmin。P1/P2按型号可选
- 效率：单级 ≥97%；常见两级配置 ≥94%
- 工作温度：-10 °C 至 +90 °C
- 润滑：合成润滑脂（出厂加注）
- 防护等级：IP65
- 典型质量（1级）：0.7 kg–56.1 kg；（2级）：1.0 kg–70.4 kg
- 噪声等级（n1 = 3000 rpm）：约 ≤56 dB 至 ≤70 dB，随型号变化
型号与选型
MYD047–MYD255 覆盖完整的扭矩与减速比区间；有关各型号的扭转刚度、允许载荷、弯矩以及精确的速度/扭矩数据，请参阅产品页上的详细规格表。
应用
- 工业机器人（关节、轴）
- CNC 机床（高精度轴）
- 自动化生产线
- 激光加工及精密制造设备
