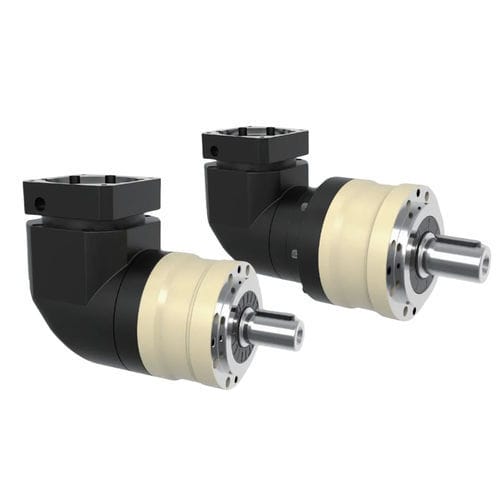

行星伺服减速机 MYBR-E series正交同轴垂直输出轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星
- 轴位置
- 同轴, 正交
- 机轴位置
- 实心轴, 垂直输出轴, 机器人法兰
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 20-50Nm, 500-1000Nm, 1-2kNm
- 安装类型
- 法兰安装, 爪式, 轴装式
- 构造特性
- 紧凑型, 法兰
- 层数
- 单级, 双级
- 性能
- 精准, 间隙限定式, 高扭矩, 高刚性, 高性能, 高效率, 免维护, 静音, 高速, 高电容, 重载
- 应用
- 机器, 用于伺服电动机, 用于医疗设备, 用于输送机, 轴用, 用于传动装置, 回转工作台, 工业用途, 食品工业, 用于机床, 用于自动化设备, 用于机器人, 用于切割机, 用于机器, 重型应用, 航空应用, 车用
- 其他特性
- 高质量, 定制, 带基座, 自动对齐
产品介绍
简介
HONPINE MYBR-E 系列直角（90°）行星减速器为需高输出扭矩、灵活减速比及紧凑安装的中大型工业机械设计。产品覆盖 MYBR-E070 至 MYBR-E155 六种机架尺寸，减速比范围为 3:1 至 200:1，额定输出扭矩约 40 N·m 至 2000 N·m，适用于轻载至重载伺服应用。
设计与性能
紧凑的 90° 直角设计增强安装灵活性，同时提供高传动效率、可控背隙（单级 ≤6 arcmin；双级 ≤9 arcmin）、明确的扭转刚性和较长使用寿命。额定与最大输入转速随机架而异（例如 MYBR-E070：额定最高 5,000 rpm，最大 10,000 rpm）。效率：单级最高可达 95%，双级最高可达 92%。
规格（摘选）
应用
型号选择与注意事项
根据所需输出扭矩、惯性矩（J1）、允许的径向/轴向载荷及输入转速选择机架与减速比。对于动态或峰值负载，请校核最大输出扭矩（可达约 3× T₂N）及各机架的允许输入转速。有关精确尺寸、惯性值和安装选项，请参考 HONPINE 技术资料或联系技术支持。
HONPINE MYBR-E 系列直角（90°）行星减速器为需高输出扭矩、灵活减速比及紧凑安装的中大型工业机械设计。产品覆盖 MYBR-E070 至 MYBR-E155 六种机架尺寸，减速比范围为 3:1 至 200:1，额定输出扭矩约 40 N·m 至 2000 N·m，适用于轻载至重载伺服应用。
设计与性能
紧凑的 90° 直角设计增强安装灵活性，同时提供高传动效率、可控背隙（单级 ≤6 arcmin；双级 ≤9 arcmin）、明确的扭转刚性和较长使用寿命。额定与最大输入转速随机架而异（例如 MYBR-E070：额定最高 5,000 rpm，最大 10,000 rpm）。效率：单级最高可达 95%，双级最高可达 92%。
规格（摘选）
- 机架尺寸：70 mm 至 155 mm（共 6 种，MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155 等）
- 减速比：3:1 至 200:1（单级与双级配置）
- 额定输出扭矩 T₂N：约 40–2000 N·m，随机型与减速比变化
- 最大输出扭矩 T₂B：可达约 3 × T₂N（视型号/减速比而定）
- 扭转刚性（示例）：MYBR-E070: 7 N·m/arcmin；MYBR-E090: 14；MYBR-E120: 25；MYBR-E155: 50
- 允许载荷（示例）：径向载荷最高可达 9,400 N（MYBR-E155）；轴向载荷按机架列出
- 工作温度：−10 ℃ 至 +90 ℃；防护等级：IP65；润滑：合成润滑脂
- 噪声等级（n₁ = 3000 rpm）：根据机架约 ≤63–70 dB
应用
- 包装机械
- 输送与物料搬运系统
- 木工机械
- 工业自动化与伺服驱动设备
型号选择与注意事项
根据所需输出扭矩、惯性矩（J1）、允许的径向/轴向载荷及输入转速选择机架与减速比。对于动态或峰值负载，请校核最大输出扭矩（可达约 3× T₂N）及各机架的允许输入转速。有关精确尺寸、惯性值和安装选项，请参考 HONPINE 技术资料或联系技术支持。
