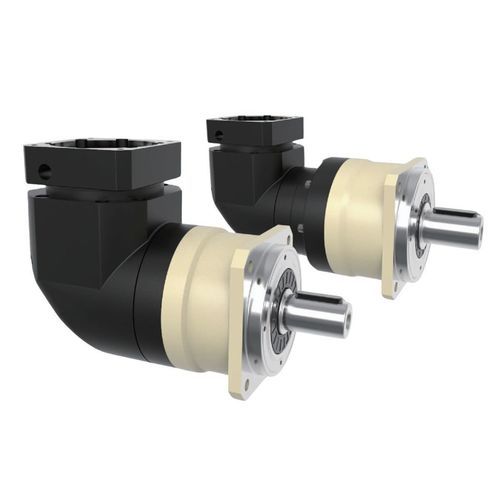

正交斜轴齿轮箱 MYBR series

90°法兰实心轴

简介
HONPINE MYBR 系列精密直角行星减速器为需要紧凑安装、灵活减速比和可靠90°动力传递的工业自动化场景设计。该系列提供60–180 mm五种机架尺寸，减速比覆盖3:1至200:1，额定输出扭矩视型号和传动比典型参考约为40 Nm至650 Nm。

主要特点

• 紧凑型90°直角行星结构，适用于空间受限的设备。
• 五种机架尺寸：MYBR060、MYBR090、MYBR115、MYBR142、MYBR180。
• 支持单级和双级配置，覆盖宽广减速比（3:1–200:1）。
• 超精密回程间隙：单级 P0 ≤6 arcmin；双级 P0 ≤9 arcmin。
• 高传动效率：多数单级比可达 ≤95%（部分双级/高比为 ≤92%）。
• 防护等级 IP65，出厂充注合成润滑脂。

型号范围

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

规格（摘要）

• 额定输出扭矩（典型）：约 40 Nm 至 650 Nm（随型号/传动比变化）；最大输出扭矩可达约额定值的 3 倍（视型号而定）。
• 额定输入转速：MYBR060 可达 5,000 rpm；MYBR090/MYBR115 可达 4,000 rpm；MYBR142/MYBR180 可达 3,000 rpm。最大输入转速：MYBR060 10,000 rpm；MYBR090/115 8,000 rpm；MYBR142/180 6,000 rpm。
• 扭转刚性示例：MYBR060 ≈7 Nm/arcmin；MYBR090 ≈14；MYBR115 ≈25；MYBR142 ≈50；MYBR180 ≈145。
• 允许载荷示例：径向载荷约 1,530–14,500 N；轴向载荷约 630–7,250 N（视型号而定）。
• 典型设计寿命：约 20,000 小时（取决于应用）。
• 重量示例：单级 MYBR060 ≈2.1 kg 至 MYBR180 ≈51 kg；双级可达 ≈54 kg。
• 工作温度：-10℃ 至 +90℃。噪声等级（n₁ = 3000 rpm）：各型号典型 ≤63–72 dB。

技术特性

• 系列：HONPINE MYBR。
• 结构：精密行星齿轮减速器，直角 90°，提供单级或双级配置。
• 润滑：合成润滑脂（出厂注入）。
• 防护：IP65。
• 适用场景：包装机械、输送系统、装配设备、物料搬运及其他需紧凑精密直角减速的工业自动化设备。
