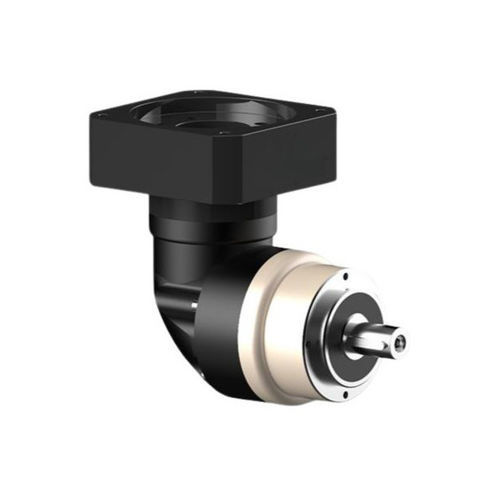

斜齿斜轴齿轮箱 NER series

正交90°法兰

产品介绍 直角圆形框架行星齿轮箱是一种行星齿轮传动系统，输入轴和输出轴之间呈垂直90度布局，均位于同一平面上。行星齿轮箱具有圆形外壳和圆形输出法兰。通过多级齿轮啮合实现动力传输和速度降低。其紧凑且节省空间的设计使其非常适合空间受限或需要垂直输入输出方向的一般工业应用。 特点 - 圆形框架和输出法兰: 齿轮箱外壳和输出法兰设计为圆形结构。螺钉从上到下垂直固定，可以在圆形输出端添加额外的法兰。 - 基于客户要求: 90度输入输出配置。垂直轴布置优化了空间利用率并重新定向输出扭矩。 - 高效斜齿和锥齿轮: 使用斜齿轮与集成锥齿轮组结合，在多级传动中保持超过90%的效率。 - 高精度和低背隙: 精密磨削齿轮和夹头式锁定机制将背隙最小化至≤2弧分（1/30度），满足伺服系统严格的定位精度要求。 - 优异的负载能力: 多齿啮合均匀分配负载。渗碳淬火齿轮与滚针轴承配对，使输出扭矩达到数千Nm，并具有优越的抗冲击性。 - 低噪音和稳定运行: 专利降噪技术和斜齿滚动啮合设计减少了操作噪音，同时确保平稳无振动的性能。 - 耐用性和免维护设计: 高级密封件和永久润滑技术确保齿轮寿命超过20,000小时，即使在高温或粉尘暴露的恶劣环境中。 规格 - 额定输出扭矩: 高达1900 Nm（取决于型号） - 背隙: 低至≤2弧分（超精密） - 效率: 高达≥95% - 防护等级: IP65 - 使用寿命: 高达20,000小时 - 工作温度: -10℃至90℃ - 安装: 任意方向
