无刷伺服电机

24伏48V带制动装置

简介

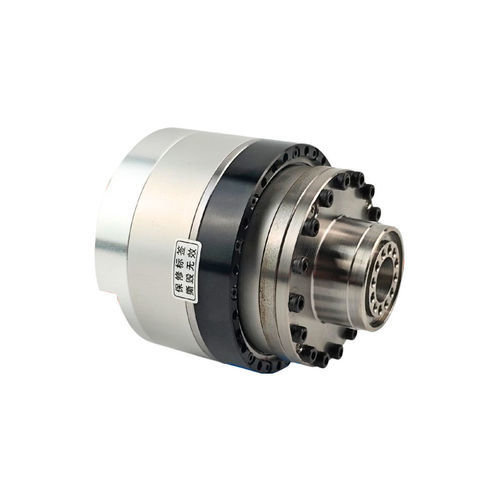

该防水关节模块为海洋和水下专用机器人设计。通过集成谐波减速器、无框力矩电机、制动器、编码器和驱动器等核心组件，实现更高的扭矩密度、更佳的位置精度和更小的轴向尺寸，从而实现精确运动控制。可定制的版本适用于海洋环境，包括防溅/喷雾保护、最多1米的水下作业能力，以及适用于寒冷水域的低温改造。

核心组件

• 谐波减速器（集成）
• 无框力矩电机
• 制动器
• 编码器
• 驱动器（集成）

主要特性

• 环境适应性：低温选项采用低温级润滑剂和电路板保护，可支持 -40°C 至 65°C 的工作；设计可抵抗湿度、高盐度、灰尘和海水暴露。
• 长期可靠性：自适应密封系统旨在实现最多 6,000 小时的免维护运行；不锈钢外壳可在海洋环境中延缓腐蚀。
• 性能稳定性：密封可防止液体引起的电气故障和轴承磨损，确保在浸没或飞溅条件下的恒定扭矩输出。
• 紧凑轻量化集成：直驱结构减少外部传动件，降低水下流体阻力和整体质量。

密封系统
接合处采用多层密封，结合垫圈与结构性粘合剂并配以防护盖，阻止液体侵入机械接口。动态密封在输出与外壳之间采用双层唇形密封。密封表面加工至 Ra0.1–Ra0.8，并配合受控油膜屏障实现微米级密封，适用于短期浸没和持续喷溅环境。

保护外壳
不锈钢外壳提供耐腐蚀性与机械强度，适合近海与水下工况。关键部位加固并按 IP67 特性进行设计；材料和表面处理经挑选以适应海水环境。

集成驱动
无框电机与谐波减速器直接耦合，最小化外露传动部件并减少外壳穿透点。驱动器、编码器和制动器的集成形成紧凑的执行器模块，针对水下机械手、ROV 臂及其他海洋机器人关节进行了优化。

规范（表）
类别：面向海洋的功能
密封创新：超精密密封面（Ra0.1–Ra0.8）+ 油膜双重屏障。
材料/工艺：不锈钢外壳以提高耐腐蚀性；热硅胶辅助散热，防止热膨胀导致的密封损伤。
电路保护：集成 ESD 与 TVS 模块，以防潮湿或含盐环境下的故障。

技术规格

• 防水能力：防飞溅/喷雾，并支持最多 1 米水下作业（防水可选）
• 工作温度（可定制低温）：-40°C 至 65°C（配套低温润滑剂与电路保护）
• 密封维护周期：自适应密封设计实现 6,000 小时免维护
• 外壳材料：不锈钢（耐海水腐蚀）
• 密封表面粗糙度：Ra0.1–Ra0.8
• 防护强化：关键区域加固以满足 IP67 特性
• 集成组件：谐波减速器、无框力矩电机、制动器、编码器、驱动器
• 电路保护：集成 ESD 与 TVS 模块
• 密封结构：多层接合密封、双层动态密封、油膜屏障
• 设计优势：体积紧凑、减少外部传动件、降低水下阻力、为海洋应用提供稳定的扭矩输出
