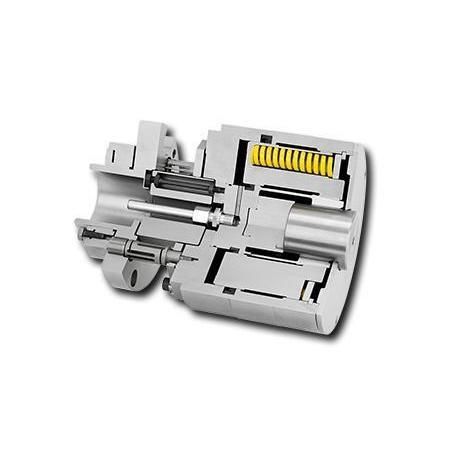

制动箍 SKDZ

产品概述
SKDZ 型夹紧联轴器，气动或液压释放，用于印刷机的印刷辊筒，适用于印刷圆筒的可靠安装与快速释放。

产品特征

• 夹持直径范围：40 mm 至 70 mm
• 高圆跳精度
• 高抗扭刚度
• 高轴向刚度
• 较长的插入深度（可调）
• 径向偏差补偿：最大 0.5 mm
• 角度误差补偿：支持

可用尺寸 / 网店（示例）
Product; Article number; Weight [kg]; Lmin [mm]; Lmax [mm]; Lmin_step [mm]; dmin [mm]; dmax [mm]; dmin_step [mm]; Delivery time; Price/piece (excl. VAT)
SKDZ 10; 4179-075020-000000; 28.9; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 40); dmax 60; dmin_step 0.5; Delivery time: 20 Days; Price: €6,508.00
SKDZ 20; 4179-085007-000000; 30.5; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 60); dmax 70; dmin_step 0.5; Delivery time: 20 Days; Price: €7,042.00

技术规格

• 制造商：RINGSPANN
• 型号：SKDZ 系列
• 适用：印刷机的印刷辊筒夹持
• 夹持直径范围：40 mm - 70 mm
• 圆跳精度：高
• 抗扭刚度：高
• 轴向刚度：高
• 插入深度：较长（可调；Lmin 步距 1 mm）
• 径向偏差补偿：最大 0.5 mm
• 角度误差补偿：支持
• 工厂交货期（标准，最多 2 件订单）：20 天
• 网店典型价格示例（不含增值税）：SKDZ 10 = €6,508.00 / 件；SKDZ 20 = €7,042.00 / 件
