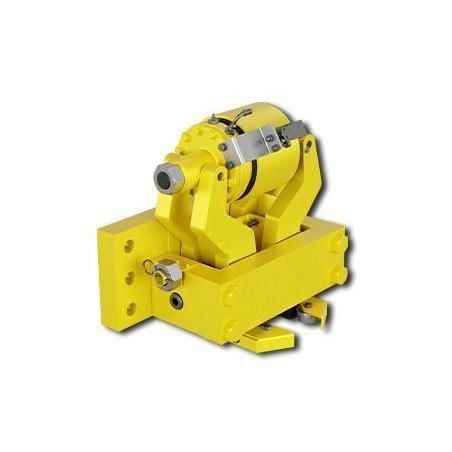

钳口式制动器 DR 088 FHK

弹簧紧固式液压释放用于导向轨

产品

• 用于轨道的弹簧作动、液压释放型风暴制动夹具。
• 设计为轨道夹具，框架尺寸088，型号 DR 088 FHK。

文档与模型

• 数据表（PDF）
• 产品宣传页
• 3D CAD 模型（STEP）
• 安装说明

特性（编码）
Clamp | D
Rail | R
Frame size | 088
Spring activated | F
Hydraulically released | H
No adjustment to counter friction block wear | K
Max. braking force | 500 kN
Thruster mounted in central position | M
Clamping jaws available for rail profiles | A55, A65, A75, A100, A120, 60E1

用途 / 应用说明

• 提供适配不同轨道几何形状的多种夹紧爪型式以匹配不同的轨型。
• 该制动器适用于紧急/风暴制动，制动力高达500 kN。

技术规格

• 型号/类型：DR 088 FHK
• 框架尺寸：088
• 工作原理：弹簧作动，液压释放
• 最大制动力：500 kN
• 推力器安装：中央位置
• 无需对摩擦块磨损进行调整
• 兼容夹紧爪型式：A55、A65、A75、A100、A120、60E1
• 功能代码：Clamp = D、Rail = R、Spring activated = F、Hydraulically released = H、No adjustment = K、Thruster central = M
