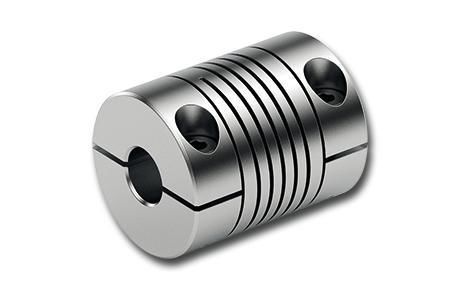

挠性联轴器 RBC … EWC-STE

有钳紧凑型不锈钢

单梁联轴器，带夹紧套，不锈钢 17-4PH（材料号 1.4542）

RBC … EWC-STE 是一种紧凑型单梁联轴器，设计用于需要无间隙角同步传动和有效轴偏移补偿的通用工业场合。由不锈钢 17-4PH 制成，适用于中等扭矩应用，并适合要求耐腐蚀性的环境。

主要特点

• 紧凑的单梁结构，适合受限空间安装
• 无间隙、角度同步的旋转运动传递
• 适用于中等扭矩范围
• 材料：不锈钢 17-4PH（材料号 1.4542）
• 可优化补偿轴向、径向和角向的轴偏移

典型应用

• 编码器
• 测速发电机
• 主轴驱动及精密运动系统

可选规格（网店表格摘录）— 产品型号 / 物料号 / 重量 / d1 [mm] / d2 [mm] / 交货期

• RBC 0015 EWC-STE-003.000-003.000 / 4417-115100-003.00 / 25,0 / d1=3 / d2=3 / 10天
• RBC 0015 EWC-STE-004.000-004.000 / 4417-115100-004.00 / 25,0 / d1=4 / d2=4 / 10天
• RBC 0015 EWC-STE-005.000-005.000 / 4417-115100-005.00 / 25,0 / d1=5 / d2=5 / 10天
• RBC 0020 EWC-STE-005.000-005.000 / 4417-120101-005.00 / 58,0 / d1=5 / d2=5 / 10天
• RBC 0020 EWC-STE-006.000-005.000 / 4417-120101-M20543 / 58,0 / d1=6 / d2=5 / 10天
• RBC 0025 EWC-STE-006.000-006.000 / 4417-125101-006.00 / 97,0 / d1=6 / d2=6 / 10天
• RBC 0025 EWC-STE-008.000-006.000 / 4417-125101-M20559 / 97,0 / d1=8 / d2=6 / 10天
• RBC 0025 EWC-STE-010.000-006.000 / 4417-125101-M20579 / 97,0 / d1=10 / d2=6 / 10天
• RBC 0030 EWC-STE-010.000-010.000 / 4417-130101-010.00 / 167,0 / d1=10 / d2=10 / 10天
• RBC 0030 EWC-STE-011.000-010.000 / 4417-130101-M20591 / 167,0 / d1=11 / d2=10 / 10天
• RBC 0030 EWC-STE-012.000-010.000 / 4417-130101-M20598 / 167,0 / d1=12 / d2=10 / 10天（部分尺寸：可按需订购）

可下载资料 / 补充资源

• 数据表（产品数据表：RBC … EWC-STE）
• 3D CAD 模型（CAD 模型页）
• 安装与使用说明（RBC … EWS/EWC/DWC/FKC）
• 目录：Beam Couplings

技术规格

• 材料：不锈钢 17-4PH（材料号 1.4542）
• 类型：带夹紧套的单梁联轴器（EWC-STE 系列）
• 功能：无间隙角同步扭矩传递
• 补偿能力：优化轴向、径向和角向轴偏移的补偿
• 典型扭矩范围：中等扭矩（具体数据见变体选择）
• 典型交货期（出厂）：多数标准尺寸 10 个工作日；个别尺寸可按需订购
• 可用文档：数据表、安装与使用说明、CAD 模型、目录
