摩擦制动设备 BXR series

弹簧紧固式伺服电动机用于电机

描述

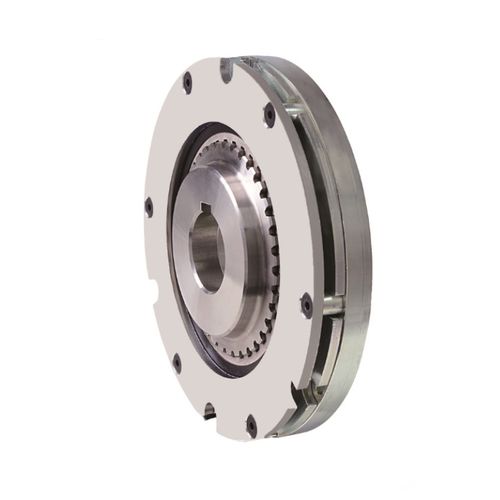

BXR 型号为紧急和保持制动器，专为安装空间受限的场合设计。其超薄结构和极低的转子惯量使其适用于机器人、伺服驱动以及其他需要可靠保持与紧急停机功能的紧凑系统。

主要特点

• 扭矩范围：5 至 55 Nm
• 适用于受限空间的超薄设计
• 极低的转子惯量
• 最高转速可达 5'000 rpm（视型号而定）
• 提供方轴（Type 10）和花键轴（Type 20）两种轴型

技术数据 — 型号 10（方轴）
型号 | 额定扭矩 (Nm) | 热级 | Max. rpm (min^-1) | 惯性矩 J (kg·m^2) | 最大制动能量 Ebal (J) | 总制动能量 ET (J) | 吸合时间 ta (s) | 释放时间 tar (s) | 质量 (kg)
BXR-06-15-005 | 5 | F | 5000 | 2.35 × 10^-5 | 500 | 2.0 × 10^5 | 0.05 | 0.02 | 0.9
BXR-08-15-012 | 12 | F | 5000 | 3.45 × 10^-5 | 800 | 2.0 × 10^5 | 0.08 | 0.02 | 1.2
BXR-10-15-016 | 16 | F | 5000 | 1.12 × 10^-4 | 1500 | 2.2 × 10^6 | 0.11 | 0.05 | 1.3
BXR-12-15-030 | 30 | F | 5000 | 1.88 × 10^-4 | 1500 | 2.5 × 10^6 | 0.12 | 0.03 | 2.3
BXR-14-15-038 | 38 | F | 3600 | 4.22 × 10^-4 | 1800 | 3.0 × 10^6 | 0.12 | 0.03 | 3.0
BXR-16-15-055 | 55 | F | 3600 | 7.10 × 10^-4 | 2000 | 3.0 × 10^6 | 0.22 | 0.10 | 3.6

技术数据 — 型号 20（花键轴）
型号 | 额定扭矩 (Nm) | 热级 | Max. rpm (min^-1) | 惯性矩 J (kg·m^2) | 最大制动能量 Ebal (J) | 总制动能量 ET (J) | 吸合时间 ta (s) | 释放时间 tar (s) | 质量 (kg)
BXR-06-25-005 | 5 | F | 5000 | 3.39 × 10^-5 | 500 | 2.0 × 10^5 | 0.05 | 0.02 | 1.1
BXR-08-25-012 | 12 | F | 5000 | 7.56 × 10^-5 | 800 | 2.0 × 10^5 | 0.08 | 0.02 | 1.4
BXR-10-25-016 | 16 | F | 5000 | 3.02 × 10^-4 | 1500 | 2.2 × 10^6 | 0.11 | 0.05 | 1.6
BXR-12-25-030 | 30 | F | 5000 | 4.77 × 10^-4 | 1500 | 2.5 × 10^6 | 0.12 | 0.03 | 2.6
BXR-14-25-038 | 38 | F | 3600 | 11.3 × 10^-4 | 1800 | 3.0 × 10^6 | 0.12 | 0.03 | 3.5
BXR-16-25-055 | 55 | F | 3600 | 19.1 × 10^-4 | 2000 | 3.0 × 10^6 | 0.22 | 0.10 | 4.1

类型信息
Type 10：方轴，适用电压：24、90、180 V DC
Type 20：花键轴，适用电压：24、90、180 V DC

尺寸 — BXR 型号 10（单位 [mm]）
型号 | A | B | C | D | E | r | E | F | R | S | J | J1 | L | N | K | K1 | a
BXR-06-15-005 | 83.5 | 76 | 82 | 47 | R0,5 | 42 | 35 | 4.5 | 9 | 17 | - | 7 | 14.7 | 25 | - | 0.1
BXR-08-15-012 | 93.5 | 85 | 92 | 49 | R0,5 | 42 | 35 | 4.5 | 10 | 19 | - | 7 | 15.7 | 27 | - | 0.1
BXR-10-15-016 | 123.5 | 115 | 122 | 62 | R0,5 | 55 | 45 | 4.5 | 9.5 | 14.6 | - | 9 | 13.7 | 24.3 | - | 0.1
BXR-12-15-030 | 137.5 | 130 | 136 | 65 | R1 | 62 | 50 | 4.5 | 12 | 15.4 | - | 9 | 12.5 | 25 | - | 0.03
BXR-14-15-038 | 167.5 | 158 | 166 | 80 | R1 | 74 | 60 | 5.5 | 12 | 16 | - | 9 | 12 | 25 | - | 0.03
BXR-16-15-055 | 185 | 175 | 184 | 100 | R1 | 86 | 65 | 5.5 | 12.5 | 21.3 | - | 11.5 | 19.4 | 32.8 | - | 0.10

尺寸 — BXR 型号 20（单位 [mm]）
型号 | A | B | C | D | E | r | E | F | R | S | J | J1 | L | N | K | K1 | a
BXR-06-25-005 | 83.5 | 76 | 82 | 47 | R0,5 | 36 | - | 4.5 | 9 | 10.5 | 18 | 12.5 | 14.7 | 25 | 30.5 | 0.1
BXR-08-25-012 | 93.5 | 85 | 92 | 49 | R0,5 | 42 | - | 4.5 | 10 | 11.5 | 20 | 13.5 | 15.7 | 27 | 33.5 | 0.1
BXR-10-25-016 | 123.5 | 115 | 122 | 62 | R0,5 | 56 | - | 4.5 | 9.5 | 14.6 | 18 | 15 | 13.7 | 24.3 | 33 | 0.1
BXR-12-25-030 | 137.5 | 130 | 136 | 65 | R1 | 61 | - | 4.5 | 12 | 8.7 | 17.7 | 15 | 12.5 | 25 | 32.7 | 0.15
BXR-14-25-038 | 167.5 | 158 | 166 | 80 | R1 | 75 | - | 5.5 | 12 | 7.2 | 17.2 | 16 | 12 | 25 | 33.2 | 0.15
BXR-16-25-055 | 185 | 175 | 184 | 100 | R1 | 82 | - | 5.5 | 12.5 | 13.6 | 24.6 | 18 | 19.4 | 32.8 | 42.6 | 0.20

技术规范 / 特性

• 系列 / 型号名：BXR
• 功能：紧急和保持制动器
• 扭矩范围：5 至 55 Nm
• 热级：F
• 最大转速：视型号而定，最高可达 5'000 rpm
• 可用轴型：Type 10（方轴）和 Type 20（花键轴）
• 可用电压：24 V、90 V 和 180 V DC
• 为受限空间及机器人/伺服应用设计
• 产品页面提供 3D 模型和 PDF 数据表
