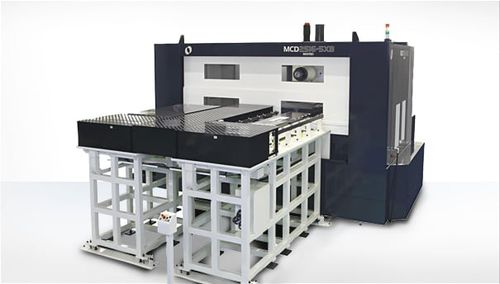

5轴CNC加工中心 MCD2516-5XB

卧式60工具120工具

产品概述
MCD2516-5XB 是一台 5 轴卧式加工中心，适用于大型复杂零件的多面定位和同时 5 轴加工，常用于航空航天及工业零件加工。该机型兼顾大容量工件装夹、高精度反馈与热稳定性措施，以确保稳定的加工精度。

主要特性

• 标准主轴转速：6000 rpm，针对特定工况可选更高转速主轴。
• 大件加工能力：工件尺寸可达约 2700 × 1600 mm，最大载重约 2000 kg（≈4,400 lb），视配置而定。
• 0.1 µm 线性尺反馈，实现高精度定位。
• 热稳定措施包括 Makino Thermal Stabilizer；可选恒温箱以实现严格温控。
• A/B 轴具 0.0001° 的细分定位，可实现高精度多面加工与真正的同时 5 轴控制。
• 多面定位能力，适合大型非对称工件的高效加工。
• 刀库容量：标准 30 把（可选 60、99、120 把）。

外形尺寸 / 能力（部分数值）
工作台：1800 × 1000 mm
X 行程：2500 mm，Y 行程：1600 mm，Z 行程：1300 mm
最大工件（示例）：可达约 2700 × 1600 mm R（与工件几何形状相关；某些配置的限制值示例为 2400 × 1100 × 790 mm）
最大载荷：≈2000 kg（≈4,400 lb）

备注

• 快速移动速度（公制）：16,000 mm/min。
• 切削进给速率（页面列示值）：630 in/min（英制）。
• 最大刀具直径（英制列示）：11.81"。

技术规格

• 型号：MCD2516-5XB
• 类型：5 轴卧式加工中心
• 主轴转速：6000 rpm（标准）
• 工作台尺寸：1800 × 1000 mm
• 行程：X 2500 mm；Y 1600 mm；Z 1300 mm
• A 轴：130°（−110° 至 +20°）
• B 轴：±225°
• 刀库容量：30（可选 60、99、120）
• 反馈与精度：0.1 µm 线性尺反馈；A/B 轴 0.0001° 級定位
• 热控措施：Makino Thermal Stabilizer；可选恒温箱
