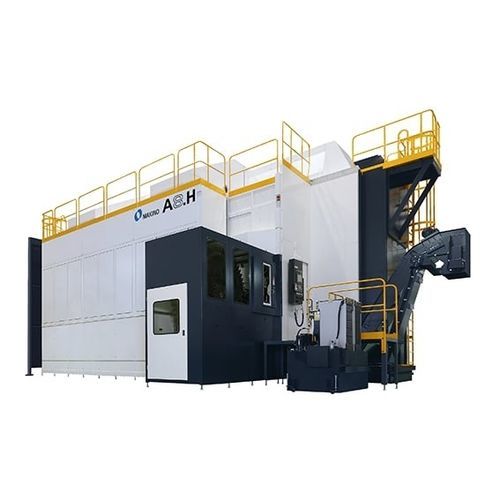

5轴CNC加工中心 MAG A8.H卧式用于铝120工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 加工材料
- 用于铝
- 工具数量
- 120工具
- 应用
- 用于航空航天业, 用于大型工件
- 其他特性
- 高效率, 高速, 带托盘更换装置
- X轴
8,200 mm
(322.83 in)- Y轴
2,500 mm
(98.43 in)- Z轴
650 mm
(25.59 in)- 转速
33,000 rpm
(207,345 rad.min-1)- X轴进给速度
65,000 mm/min
(42.65 in/s)- Y轴进给速度
65,000 mm/min
(42.65 in/s)- Z轴进给速度
65,000 mm/min
(42.65 in/s)- 最大台面负荷
5,000 kg
(11,023 lb)- 工具重量(最大)
8 kg
(17.6 lb)
产品介绍
概述
MAG A8.H 是一款面向航空航天的大型复杂一体式铝件高产能加工的5轴卧式加工中心。与MAG系列较小机型相比，其行程和工件台尺寸更大，配备33,000 rpm／130 kW高速主轴和快速轴移动，以最大化切削去除能力。与自动托盘传输和存储系统集成后，可实现长时间无人值守运行。
主要特性
主要规格（节选）
MAG A8.H 是一款面向航空航天的大型复杂一体式铝件高产能加工的5轴卧式加工中心。与MAG系列较小机型相比，其行程和工件台尺寸更大，配备33,000 rpm／130 kW高速主轴和快速轴移动，以最大化切削去除能力。与自动托盘传输和存储系统集成后，可实现长时间无人值守运行。
主要特性
- 专为大型复杂一体式铝件的航空航天加工设计
- 33,000 rpm、130 kW主轴，提供高去除率
- 相较于小型MAG机型具有更大行程和托盘尺寸
- 高快速移动和切削进给速度以最大化有效切削时间
- 主轴紧凑、回转点短，实现工件五面可及，减少装夹和工艺变异
- 可与自动托盘传输/存储系统集成，实现长期无人运行
主要规格（节选）
- A轴：220° (-110° ~ +110°)
- C轴：360°
- 主轴转速：33,000 rpm
- 主轴功率：130 kW
- 快速移动（X, Y, Z）：65,000 mm/min (5,560 IPM)
- 切削进给（X, Y, Z）：65,000 mm/min (5,560 IPM)
- 托盘尺寸：8,000 × 2,300 mm (315.0 in × 90.6 in)
- 行程 X × Y × Z：8,200 mm × 2,500 mm × 650 mm (322.8 in × 98.4 in × 25.6 in)
- 最大工件：8,000 mm × 2,500 mm × 500 mm（有条件限制）
- 最大承载：5,000 kg (11,000 lbs)
- 刀库容量：120 把刀
- 刀对刀时间：13 s
- 换刀间时间：20 s
- 最大刀具长度（HSK）：305 mm (12.0 in)
- 最大刀具直径：100 mm (3.9 in)
- 最大刀具重量：8 kg (17.6 lbs)
