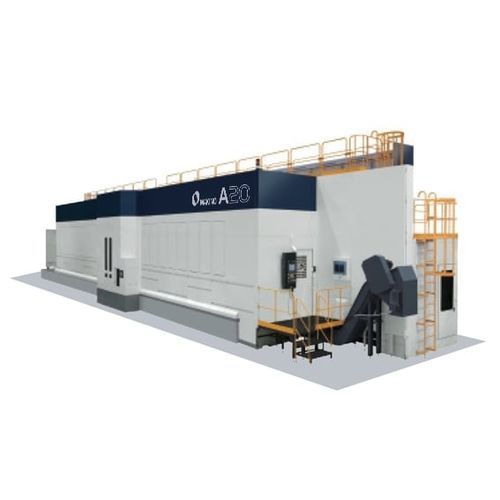

5轴CNC加工中心 MAG A12-MAG A20.H卧式用于铝120工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 加工材料
- 用于铝
- 工具数量
- 120工具
- 应用
- 用于航空航天业, 用于大型工件
- 其他特性
- 高效率, 大功率, 高速, 带托盘更换装置
- X轴
20,200 mm
(795.28 in)- Y轴
2,500 mm
(98.43 in)- Z轴
650 mm
(25.59 in)- 转速
33,000 rpm
(207,345 rad.min-1)- X轴进给速度
65,000 mm/min
(42.65 in/s)- Y轴进给速度
65,000 mm/min
(42.65 in/s)- Z轴进给速度
65,000 mm/min
(42.65 in/s)- 最大台面负荷
10,500 kg
(23,149 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 换刀时间
13 s
产品介绍
概述
MAG A12‑MAG A20.H 是一款用于高产能航空航天加工大型复杂铝制整体件的5轴卧式加工中心。与较小的MAG机型相比，其行程更大、工作台容量更高，结合高速大功率主轴与快速轴运动以提升切削去除能力。
主要特点
技术规格
相关说明
MAG A 系列平台强调通过主轴转速与功率结合高轴向动态性能，实现快速精密轮廓加工，从而最大化生产切削时间并减少装夹与工艺波动。
规格（摘要）
MAG A12‑MAG A20.H 是一款用于高产能航空航天加工大型复杂铝制整体件的5轴卧式加工中心。与较小的MAG机型相比，其行程更大、工作台容量更高，结合高速大功率主轴与快速轴运动以提升切削去除能力。
主要特点
- 33,000 rpm 主轴，130 kW 功率以实现高切削去除率
- 扩大 X/Y/Z 行程和大型工作台以加工大型航空部件
- 紧凑主轴与短支点实现工件五面可达，减少装夹次数
- 高快速进给与切削进给速率以最大化主轴切削时间
- 支持自动化：可与自动托盘传输与存储系统集成，实现长时间无人运行（可选）
技术规格
- 工作台：最多 20,000 x 2,300 mm
- 行程 X/Y/Z：最多 20,200 / 2,500 / 650 mm
- A 轴：220°（-110° 至 +110°）
- C 轴：360°
- 主轴转速：33,000 rpm
- 主轴功率：130 kW
- 快速移动（X/Y/Z）：65,000 mm/min
- 切削进给（X/Y/Z）：65,000 mm/min
- 最大工件包络：最多 20,000 x 2,300 x 500 mm（有局限）
- 最大载荷：最多 10,500 kg
- 刀库容量（ATC）：120 把刀
- 刀对刀时间：13 秒
- 换刀间时间（chip-to-chip）：20 秒
- 最大刀具长度（HSK）：305 mm
- 最大刀具直径：100 mm
- 最大刀具重量：8 kg
相关说明
MAG A 系列平台强调通过主轴转速与功率结合高轴向动态性能，实现快速精密轮廓加工，从而最大化生产切削时间并减少装夹与工艺波动。
规格（摘要）
- 工作台尺寸：最多 20,000 x 2,300 mm
- 轴行程：X 最多 20,200 mm；Y 最多 2,500 mm；Z 最多 650 mm
- A 轴行程：220°（-110° 至 +110°）
- C 轴行程：360°
- 主轴：33,000 rpm，130 kW
- 快速 / 切削进给：65,000 mm/min（X/Y/Z）
- 工件包络：最多 20,000 x 2,300 x 500 mm（有局限）
- 最大载荷：10,500 kg
- 刀库容量：120 把刀；刀对刀 13 s；换刀间 20 s
- 最大刀具长度（HSK）：305 mm；直径：100 mm；重量：8 kg
