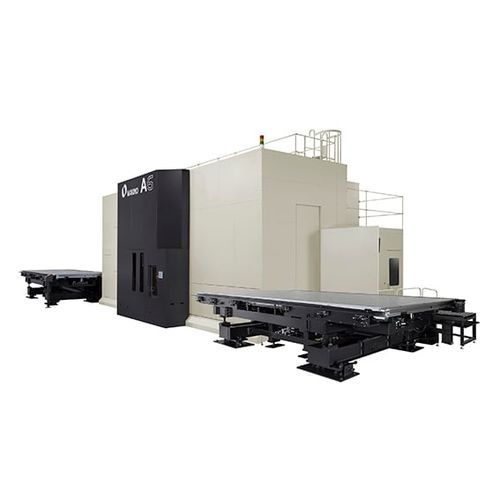

5轴CNC加工中心 MAG A6

卧式用于铝120工具

概述
MAG A6 5轴卧式加工中心专为大尺寸、复杂铝单件零件的高产能航天加工而设计。与较小的 MAG 系列机型相比，MAG A6 具有更大的行程和台面尺寸，集成了高速大功率主轴和快速机床运动，以最大化切削去除能力。

主要特点

• 专为大型复杂铝制单件零件的航天加工而设计
• 33,000 rpm – 130 kW 主轴设计，提供高切削去除率
• 紧凑主轴和短支点设计，实现五面工件可达性，减少装夹与工艺变异
• 可与自动托盘传输与存储系统集成，以实现长时间无人运行

技术参数（公制）
A 轴: 220° (-110° ~ +110°)
C 轴: 360°
主轴转速: 33,000 rpm
快速移动: 65,000 mm/min (X, Y, Z)
切削进给: 65,000 mm/min (X, Y, Z)
最大工件: 6,000 mm x 2,200 mm x 500 mm（有约束）
最大承载: 5,000 kg
ATC 容量: 120
刀对刀时间: 13 sec
换屑时间: 20 sec
HSK 最大刀具长度: 305 mm
最大刀具直径: 100 mm
最大刀具重量: 8 kg

技术参数（英制）
台面: 236.0" x 78.7"
轴（示例行程）: X: 244.1" Y: 86.6" Z: 25.6"
A 轴: 220° (-110° ~ +110°)
C 轴: 360°
主轴转速: 33,000 rpm
快速移动: 5,560 IPM (X, Y, Z)
切削进给: 5,560 IPM (X, Y, Z)
最大工件: 236" x 86.6" x 19.7"（有约束）
最大承载: 11,000 lbs
ATC 容量: 120
刀对刀时间: 13 sec
换屑时间: 20 sec
HSK 最大刀具长度: 12.0"
最大刀具直径: 3.9"
最大刀具重量: 17.6 lbs

备注
机床平台旨在在提供快速精密轮廓加工能力的同时，最大化主轴在切削中的运行时间比例。MAG A 系列强调高主轴转速与功率，并结合适用于大件、高切削去除量的航天应用的机床动力学。
