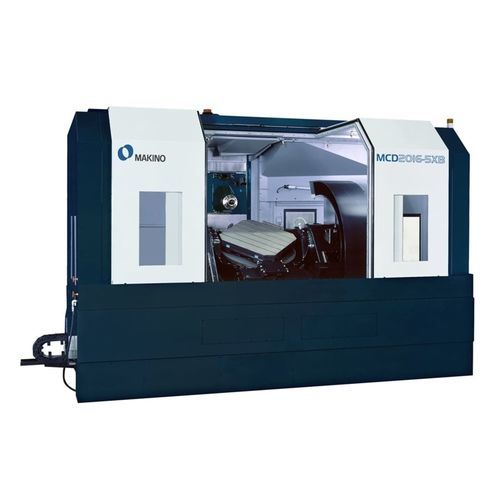

5轴CNC加工中心 MCD2016-5XB

卧式60工具120工具

概述
MCD2016-5XB是一款用于大型工件多面定位和同时5轴加工的卧式5轴加工中心。

摘要
MCD2016-5XB具备多面定位和同时5轴控制，适用于大型工件的高速高精度加工。标配6,000 rpm主轴，可对直径达2.3 m、最大承载2,000 kg的工件进行重切削。机器采用0.1 µm尺反馈和热稳定措施，包括 Makino Thermal Stabilizer（标准）及可选的 Thermal Chamber，以在长时间连续加工中保持精度。A轴和B轴提供0.0001度的定位精度，以实现高精度多面加工和同时5轴加工。

技术规格（公制）
工作台: 1800 X 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm

• A轴: -110° 至 +20°
• B轴: +/-225°
• C轴: 无
• 主轴转速: 6,000 rpm (4K, 8K, 15K, 18K 可选)
• 快速移动速度: 16,000 mm/min
• 切削进给速度: 16,000 mm/min
• 最大工件: 1100 mm x 2000 mm x 640 mm（有条件限制）
• 最大承载: 2,000 kg
• 刀库容量: 30（可选60、99、120）
• 刀对刀时间: 18 秒
• 最大刀具直径: 300 mm
• 最大刀具重量: 30 kg

技术规格（英制）
工作台: 70.9" X 39.4"
X: 78.7" Y: 63.0" Z: 51.2"

• A轴: -115° 至 +20°
• B轴: +/-225°
• C轴: 无
• 主轴转速: 6,000 rpm (4K, 8K, 15K, 18K 可选)
• 快速移动速度: 630 IPM
• 切削进给速度: 630 IPM
• 最大工件: 43.3" x 78.7" x 25.2"（有条件限制）
• 最大承载: 4,400 lbs
• 刀库容量: 30（可选60、99、120）
• 刀对刀时间: 18 秒
• 最大刀具直径: 11.8"
• 最大刀具重量: 66.1 lbs

技术参数

• 型号: MCD2016-5XB
• 机型: 卧式5轴加工中心
• 标准主轴: 6,000 rpm（可选 4K, 8K, 15K, 18K）
• 尺反馈: 0.1 µm
• 热控: Makino Thermal Stabilizer（标准）和 Thermal Chamber（可选）
• 轴定位精度: A、B轴0.0001度定位
• 工件容量: 最大片径2.3 m，最大承载2,000 kg
• 刀库: 标配30把刀，选配60/99/120
• 换刀时间: 18秒（刀对刀）
