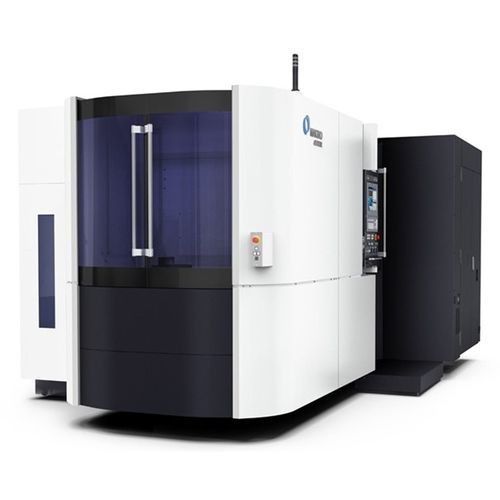

5轴CNC加工中心 a500iR卧式用于铝HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 加工材料
- 用于铝
- 主轴头
- HSK A-63, CAT40
- 工具数量
- 90工具
- 应用
- 用于航空航天业
- 其他特性
- 高效率, 直接传动, 大功率
- X轴
900 mm
(35.43 in)- Y轴
750 mm
(29.53 in)- Z轴
800 mm
(31.5 in)- 转速
14,000 rpm, 20,000 rpm, 24,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- X轴进给速度
50,000 mm/min
(32.81 in/s)- Y轴进给速度
50,000 mm/min
(32.81 in/s)- Z轴进给速度
50,000 mm/min
(32.81 in/s)- 最大台面负荷
400 kg
(882 lb)- 工具重量(最大)
12 kg
(26.5 lb)- 换刀时间
1 s
产品介绍
概述
a500iR 5轴卧式加工中心专为小型至中型复杂量产零件（如整体式航空零件）的高效加工而设计。机器的基础结构来源于 Makino nx-Series 四轴 HMC，使得可利用多项系统功能以提升加工性能、确保可靠性并降低持续运行成本。
设计与人体工程学
a500iR 的独特托盘换载器配置，将加工舱内主轴前方立式工件的切屑排出能力，与托盘装载站的工件水平取向相结合，以改善切屑排出并提升作业人机工程学。
生产率特性
a500iR 通过采用双直驱回转轴并以“回转上回转”的运动学结构配置来提高生产率。该配置增强了多轴加工能力，有助于提高复杂零件的产出率。
要点
包含媒体
产品页面包含嵌入的产品演示视频。
技术参数 / 规格
a500iR 5轴卧式加工中心专为小型至中型复杂量产零件（如整体式航空零件）的高效加工而设计。机器的基础结构来源于 Makino nx-Series 四轴 HMC，使得可利用多项系统功能以提升加工性能、确保可靠性并降低持续运行成本。
设计与人体工程学
a500iR 的独特托盘换载器配置，将加工舱内主轴前方立式工件的切屑排出能力，与托盘装载站的工件水平取向相结合，以改善切屑排出并提升作业人机工程学。
生产率特性
a500iR 通过采用双直驱回转轴并以“回转上回转”的运动学结构配置来提高生产率。该配置增强了多轴加工能力，有助于提高复杂零件的产出率。
要点
- 机器类型：5轴卧式加工中心
- 目标零件：小至中型复杂量产零件（示例：整体式航空零件）
- 基础平台：源自 Makino nx-Series 四轴 HMC 的设计和功能
- 独特托盘换载器：加工舱内主轴前的立式工件 + 托盘装载站的水平工件取向，以改善切屑排出和人体工程学
- 运动学：双直驱回转轴，‘回转上回转’排列
- 设计关注：提升性能、可靠性并降低持续运行成本
包含媒体
产品页面包含嵌入的产品演示视频。
技术参数 / 规格
- 品牌：Makino
- 型号：a500iR
- 类型：5轴卧式加工中心
- 运动学结构：双直驱回转轴，‘回转上回转’
- 托盘换载器配置：加工舱内主轴前的立式工件 + 托盘装载站的水平取向
- 应用方向：对小至中型复杂零件（例如整体式航空零件）进行高效加工
- 平台沿革：基于 Makino nx-Series 四轴 HMC
- 设计优先项：生产率、切屑排出、人体工程学、可靠性、降低持续运行成本
