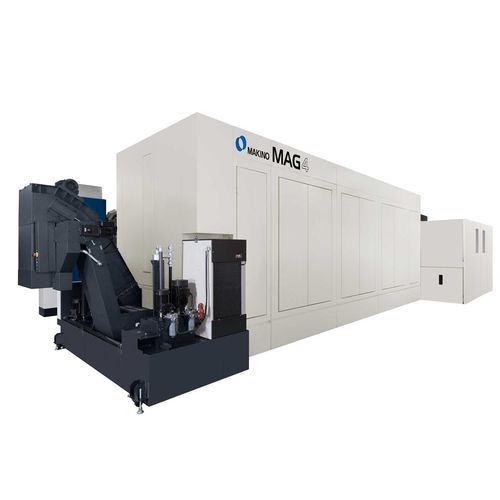

5轴CNC加工中心 MAG4

卧式用于铝120工具

产品概述
MAG4 是为大型复杂铝单件结构的高产能航空加工而设计的5轴卧式加工中心。与 MAG3 相比，其 X、Y 行程和托盘尺寸更大，可对机翼肋等大型结构件实现五面加工。MAG4 配备 33,000 rpm、130 kW 主轴，具备快速加速与主轴内冷却功能，以最大化金属去除率并减少装夹次数。

主要特点

• 33,000 rpm 主轴配合 130 kW 功率，提供高材料去除能力。
• 扩大的 X、Y 行程和更大托盘，适用于大型航空结构件加工。
• 紧凑主轴设计与短枢轴点，提升五面可达性并减少工件装夹。
• 高快速移动与高切削进给速度，最大化主轴切削时间。
• 支持高压的主轴内冷却，满足高性能切削需求。
• 带大容量选项的自动换刀器（ATC）：标准120把，选配180把。

兼容性 / 集成
兼容 Makino MMC2 自动托盘传送与存储系统。MAG4 可配置为长时间无人值守运行，并可集成到高产能航空生产流程中，支持托盘自动化与计划化的 lights-out 生产。

参数 / 技术规格

• 托盘：3,500 x 2,000 mm (137.8" x 78.7").
• 行程（公制）：X: 4,000 mm，Y: 2,200 mm，Z: 800 mm。
• 行程（英制）：X: 157.5"，Y: 86.6"，Z: 31.5"。
• A 轴：±110°。
• C 轴：360°。
• 主轴转速与功率：33,000 rpm – 130 kW (174 HP)。
• 快速进给（公制）：X: 62.7 m/min，Y: 50.0 m/min，Z: 60.0 m/min。
• 快速进给（英制）：X: 2,468 ipm，Y: 1,968 ipm，Z: 2,362 ipm。
• 切削进给（公制）：50.0 m/min。
• 切削进给（英制）：1,968 ipm。
• 最大工件（公制）：4,000 x 2,000 x 700 mm。
• 最大工件（英制）：157.5" x 78.7" x 27.6"。
• 最大承载：4,000 kg (8,818 lbs)。
• ATC 容量：120（可选 180）。
• 最大刀具直径：100 mm (3.9").
• 最大刀具重量：8 kg (17.6 lbs)。
• 可选 ATC 容量：是。
• 主轴内冷却：1.5 MPa (217 psi)。
