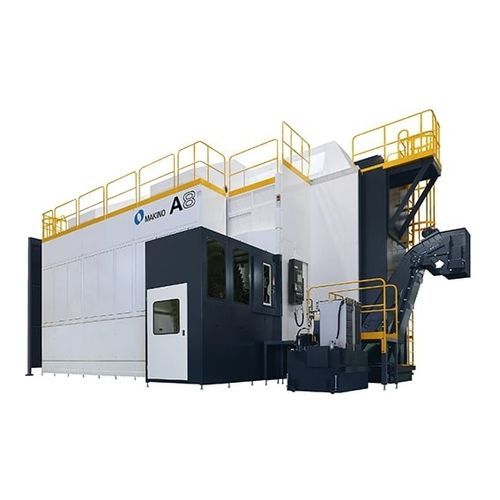

5轴CNC加工中心 MAG A8卧式用于铝120工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 加工材料
- 用于铝
- 工具数量
- 120工具
- 应用
- 用于航空航天业, 用于大型工件
- 其他特性
- 高效率, 大功率, 高速
- X轴
8,200 mm
(322.83 in)- Y轴
2,200 mm
(86.61 in)- Z轴
650 mm
(25.59 in)- 转速
33,000 rpm
(207,345 rad.min-1)- X轴进给速度
65,000 mm/min
(42.65 in/s)- Y轴进给速度
65,000 mm/min
(42.65 in/s)- Z轴进给速度
65,000 mm/min
(42.65 in/s)- 最大台面负荷
5,000 kg
(11,023 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 换刀时间
13 s
产品介绍
概述
MAG A8是一款为大型复杂铝制整体件的航空航天高产能加工而设计的5轴卧式加工中心。凭借更大的行程和大尺寸托盘，MAG A8将高速高功率主轴与快速机床移动速度相结合，以最大化切削去除能力并缩短周期时间。该机可与自动托盘转运与存储系统集成，实现长时间无人运行。
主要特性
应用
技术规格
MAG A8是一款为大型复杂铝制整体件的航空航天高产能加工而设计的5轴卧式加工中心。凭借更大的行程和大尺寸托盘，MAG A8将高速高功率主轴与快速机床移动速度相结合，以最大化切削去除能力并缩短周期时间。该机可与自动托盘转运与存储系统集成，实现长时间无人运行。
主要特性
- 主轴33,000 rpm，功率130 kW，提供高切削去除率
- 大尺寸托盘（8,000 x 2,000 mm）和扩展的X/Y/Z行程以容纳超大航天整体件
- 紧凑主轴设计与短枢轴点实现五面加工可达性，减少夹装次数
- 可选配自动托盘转运与存储系统，实现长时间无人化生产
- 高快速移动与切削进给（65,000 mm/min）最大化主轴切削时间
- 120位自动换刀库（ATC）支持长批量生产
应用
- 用于复杂铝制整体件的航空航天高产能加工
技术规格
- 托盘：8,000 x 2,000 mm
- X / Y / Z 行程：X: 8,200 mm; Y: 2,200 mm; Z: 650 mm
- A轴：220° (-110° 至 +110°)
- C轴：360°
- 主轴转速：33,000 rpm
- 主轴功率：130 kW
- 快速移动（X, Y, Z）：65,000 mm/min
- 切削进给（X, Y, Z）：65,000 mm/min
- 最大工件：8,000 mm x 2,200 mm x 500 mm（有条件限制）
- 最大承载：5,000 kg
- ATC容量：120把刀具
- 刀到刀时间：13 s
- 屑到屑时间：20 s
- 最大刀具长度（HSK）：305 mm
- 最大刀具直径：100 mm
- 最大刀具重量：8 kg
