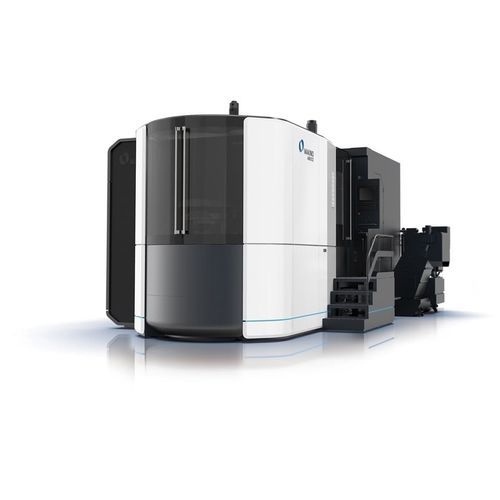

5轴CNC加工中心 a900Z卧式60工具直接传动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 工具数量
- 60工具
- 其他特性
- 直接传动
- X轴
1,400 mm
(55.12 in)- Y轴
1,200 mm
(47.24 in)- Z轴
1,185 mm, 1,265 mm
(46.65 in, 49.8 in)- 转速
8,000 rpm, 10,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 94,248 rad.min-1)- X轴进给速度
50,000 mm/min
(32.81 in/s)- Y轴进给速度
50,000 mm/min
(32.81 in/s)- Z轴进给速度
50,000 mm/min
(32.81 in/s)- 最大台面负荷
1,250 kg
(2,756 lb)- 工具重量(最大)
30 kg
(66.1 lb)- 换刀时间
最多: 1.9 s
最少: 1.8 s
产品介绍
概述
Makino a900Z为卧式5轴加工中心，工厂集成Z型第五轴，旨在通过减少装夹次数加工复杂形状。最大支持工件尺寸Φ1250×1000 mm，最大托盘载荷1200 kg，在三点找正的高刚性床身上实现高金属去除能力。
产品详情
机器的运动学布置缩短了主轴与工件之间的力传递路径，将切削载荷高效传递至三点床身。该设计提高了金属去除率并通过出色的系统刚性延长刀具寿命，同时基于经验证的nx系列横向加工平台。
主要特征
技术规格
Makino a900Z为卧式5轴加工中心，工厂集成Z型第五轴，旨在通过减少装夹次数加工复杂形状。最大支持工件尺寸Φ1250×1000 mm，最大托盘载荷1200 kg，在三点找正的高刚性床身上实现高金属去除能力。
产品详情
机器的运动学布置缩短了主轴与工件之间的力传递路径，将切削载荷高效传递至三点床身。该设计提高了金属去除率并通过出色的系统刚性延长刀具寿命，同时基于经验证的nx系列横向加工平台。
主要特征
- 工厂集成的Z型第五轴（5轴加工能力）
- 旨在减少复杂几何形状的装夹次数
- 运动学设计最小化主轴/工件之间的力传递路径
- 三点找正床身以高效传递切削载荷和反作用力
- 高系统刚性以最大化去除率并延长消耗性刀具寿命
- 基于经验证的nx系列4轴HMC平台
技术规格
- 品牌: Makino
- 型号: a900Z
- 产品类别: 卧式5轴加工中心
- 最大工件尺寸: Φ1250 × 1000 mm
- 最大托盘载荷: 1200 kg
- 托盘尺寸: 800 × 800 mm
- 行程 (X/Y/Z): 1400 / 1200 / 1185–1265 mm
- B/C轴: B 360° / C 180°
- 主轴: BT50（选配 HSK-A100）
- 主轴转速: 20–10000 min⁻¹（选配 8000、15000）
- 快移速度 (X/Y/Z): 60000 mm/min
- 刀库: 标配60把（选配185把）
- 刀具最大长度/直径: 900 mm / 最大356 mm
