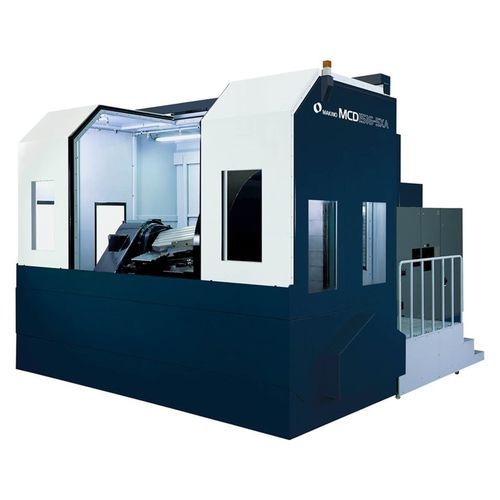

5轴CNC加工中心 MCD1516-5XA

卧式60工具120工具

产品概述
万向台（trunnion）结构的五轴卧式加工中心，适用于大件工件和复杂形状的高效加工。适配托盘工件以减少工序和装夹操作。

详细说明
本机为万向台结构的五轴卧式加工中心，工作台尺寸1000 × 1000 mm，最大托盘载重可达2300 kg。标准主轴转速6000 min-1；可选配行程300 mm的棒轴（bar spindle）及高速RJ主轴（15000 / 18000 min-1）。导轨采用半浮动滑动方式，使滑动阻力在不同载荷下保持恒定以减少回程间隙。标配立柱稳定器以抑制机体姿态变化，稳定长时间加工。机体采用全封闭防护（splash guard），并可选配恒温室以应对温度管理需求。

主要特征

• 万向台结构实现大件工件的高效五轴加工
• 标准主轴6000 min-1；可选配棒轴（行程300 mm）及高速RJ主轴（15000 / 18000 min-1）
• 半浮动滑动导轨稳定滑动阻力，降低回程间隙
• 标配立柱稳定器，保证长时间加工的精度稳定
• 整机防护罩设计，支持可选恒温室以实现温度控制

主要规格（摘录）

• 型号: MCD1516-5XA
• 结构: 万向台结构 五轴控制 卧式加工中心
• 工作台尺寸: 1000 × 1000 mm
• 轴行程: X 1500 mm / Y 1600 mm / Z 1300 mm
• 旋转轴范围: A 115°（−100 ～ ＋15°） / B 360°
• 主轴转速: 10–6000 min-1（选项：4000、8000、15000、18000 min-1）
• 主轴端: 7/24 锥度 #50（选项：HSK-A100）
• 最大工件尺寸: Φ2000 × SR1530 mm（有制限）
• 最大载重: 2300 kg
• 刀库容量: 标准30把（选项：60、99、120 把）
• 刀具最大长度: 750 mm
• 刀具最大直径: 125 / 300 mm（无限制 / 有限制）
• 刀具最大质量: 30 kg
• 快移/切削进给: X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
