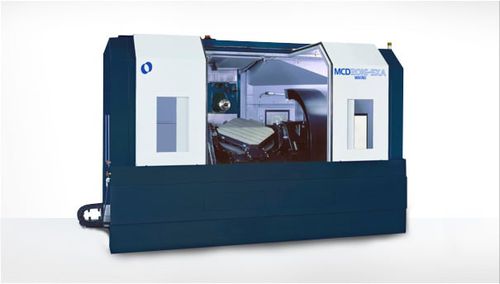

5轴CNC加工中心 MCD2016-5XA

卧式60工具120工具

概述
MCD2016-5XA水平加工中心专为5轴模具加工设计，提供多面索引和同步5轴控制，适用于高速高精度的模具加工。标配6,000 rpm主轴和重载结构，可加工最大ø2000 mm、重量达5,060 lbs（约2.3吨）的工件。

技术摘要

• 高精度反馈与热稳定性：采用0.1 µm量程反馈，标配Makino Thermal Stabilizer；Thermal Chamber为可选配置。
• A轴和B轴：0.0001°的索引精度，适用于精密多面加工与可靠的同步5轴控制。
• 针对大型模具工件的多面索引和重切削能力进行设计。

主要规格（表）
托盘：1000 mm
X：2000 mm Y：1600 mm Z：1300 mm
A轴：115°（-100° 至 +15°）
B轴：360°
C轴：无
主轴转速：6,000 rpm
快速移动：16,000 mm/min
切削进给：630 in/min
最大工件：ø2000 x 1520 mm R
最大承载：5,060 lbs.
刀库容量：30（60、99、120）
最大刀具直径：11.81"

特性 / 技术规格

• 型号：MCD2016-5XA
• 机型：水平5轴加工中心
• 托盘尺寸：1000 mm
• 行程（X × Y × Z）：2000 mm × 1600 mm × 1300 mm
• A轴行程：115°（-100° 至 +15°）
• B轴行程：360°
• C轴：无
• 主轴速度：6,000 rpm（标准）
• 快速移动：16,000 mm/min
• 切削进给：630 in/min
• 最大工件容量：ø2000 × 1520 mm R
• 最大承载：5,060 lbs（≈ 2.3 吨）
• 刀库容量：30把刀（可选：60、99、120）
• 最大刀具直径：11.81"
• 反馈分辨率：0.1 µm 量程反馈
• 索引精度：A/B轴 0.0001° 索引精度
• 热稳定性：Makino Thermal Stabilizer 标配；Thermal Chamber 可选
• 适用场景：大型工件的多面索引与同步5轴模具加工
