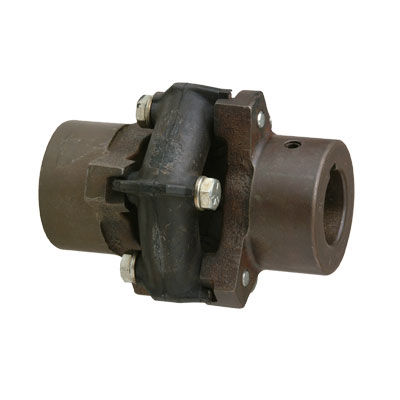

弹性体联轴器 Saga series

扭矩软性用于传动轴用于偏斜问题

该设计的特点是六边形或八边形的橡胶甜甜圈状元件，在硫化过程中每个顶点都有金属插件。这些金属嵌件带有实际的螺栓，将元件固定在铸造的圆柱形轮毂上的齿条上。嵌入的插件也有与轮毂上的配合面相连接的齿条，因此，在组装过程中可以很容易地将轴向螺栓扭紧，而不会使橡胶扭曲到超过其弹性极限。每个顶点之间的橡胶都是预压缩的，所以它对各种形式的错位和扭转振动所产生的应力更耐用。 虽然Saga联轴器通常与轴对轴的应用有关，但也可以对法兰和飞轮的安装进行调整。此外，还有一个浮动轴版本，用于代替带有独立扭转联轴器的万向节驱动轴。它的元件也可以串联堆叠，用于具有极端瞬时或永久平行错位的应用，或扭转动力学需要极软的元件来进行适当的阻尼和/或振动去耦。根据硬度计测量的邵氏A级，橡胶的硬度为60，涵盖了大多数此类情况。 弹性预压缩型联轴器 较低的扭转刚度（比其他橡胶预压式联轴器）。 在高冲击的启动/停止应用中没有同类产品 应用包括：活塞驱动的设备、压缩机、剧烈撞击或破碎装置
